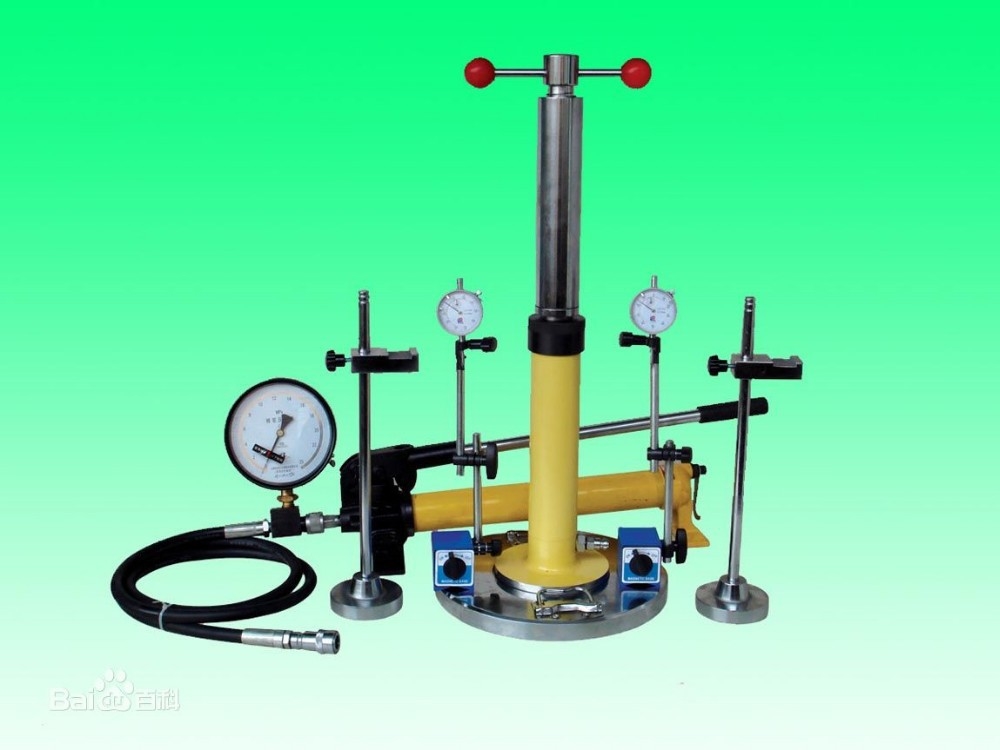

Aparatos de ensayo para rodamientos de placas
Diámetro de la placa de carga: 300 mm
Rango de capacidad de carga del maniquí: 0-300 kN
Las condiciones de las condiciones de ensayo deberán ser las siguientes:
Diámetro del puente de medición: 3000 mm
Presión nominal de la bomba de mano: 60 Mpa
Rango de ensayo de esfuerzo: 0-25 Mpa
Rango de medición del desplazamiento: 0-10 mm
Aplicación:
Para el suelo grueso y fino y los terraplenes de terraplén, el factor de compactación de los cimientos, las raíces y otros ensayos
La estructura básica:
Dispositivo de carga de placas por sistema de carga compuesto por puentes de medición
1, el sistema de carga:
Por la placa de carga, jack, bombas manuales, tubos de alta presión y otros componentes. diámetro de carga 300 mm, espesor tallado jack línea de posicionamiento de colocación en 25 mm, el jack de empuje máximo 10t,tiempo de marcha 160 mm, los levantadores de altura de elevación 100 mm, la bomba manual presión nominal de 60Mpa.
2, puente de medición: desde la rama hasta el asiento, vigas e indicador de indicadores, etc., a lo largo de la columna de rodamiento vigas de elevación para ajustar la altura.
Método de instalación:
1, la columna de vigas con un asiento fijo a 250 mm del suelo es apropiada, ambos rodamientos deben ser planos, la columna debe haber estado en la misma línea, la altura de las dos vigas al mismo asiento.
2Conecta la bomba, el medidor de presión de la tubería de alta presión, el conector.
3, y luego las dos vigas exteriores se insertaron en la viga, y apretar la perilla de nuevo en su lugar.
4, la altura de todas las vigas del puente de medición en la columna de soporte, preferiblemente a 300 mm del suelo.
5Conecte el manómetro y el tubo de presión.
Precauciones:
1, el manómetro debe mantenerse limpio, marcar Chela no arbitrariamente o choque, la sección de la varilla de medición no está contaminada con suciedad y aceite, indicador de marcado, manómetro cuando no se utiliza,cubierta con cubierta de plástico, colocado en un lugar seco en el interior, Eli crack.
2, el aceite de la bomba hidráulica se debe complementar regularmente con 10 aceite, llenando los agujeros en la posición trasera, la cantidad de aceite de la botella 1 litro
Procedimiento:
1. Coloque la placa de carga se coloca en los puntos de prueba se nivelaron.
2El camión con el ensayo se abrirá a una cierta distancia del punto de ensayo, a una distancia no inferior a 1 m, y la luz trasera del camión se situará directamente sobre la placa de carga.
3Coloque la carga del jack en el tablero.
4. Instalar el puente de medición, de modo que esté en posición aproximadamente simétrica con el punto de ensayo.
5Baja el voltaje, haz contacto con el haz trasero del camión, cuando estés lo suficientemente alto, usa una extensión.
6. Instale el indicador de marcado en el soporte del indicador de marcado, y la palanca lateral del marcado caiga verticalmente hasta el punto de medición en la tabla de carga.
7Para estabilizar la placa de carga antes de añadir una cierta carga (0,01Mpa) y luego desmontarla, leer las lecturas del indicador del dial como lectura de inicio de hundimiento.
8. Luego a 0.04 Mpa como incremento de carga, calificación cargada. Una vez que la carga termina el hundimiento, leer y registrar la intensidad de la carga y el hundimiento.
9Cuando la carga exceda la resistencia estimada de la fuerza de contacto máxima del emplazamiento real, o alcance el suelo cuando se detenga el punto de rendimiento del ensayo.
Instalación y puesta en marcha:
1, la columna de vigas con un asiento fijo a 250 mm del suelo es apropiada, ambos rodamientos deben ser planos, la columna debe haber estado en la misma línea, la altura de las dos vigas al mismo asiento.
2Conecta la bomba, el medidor de presión de la tubería de alta presión, el conector.
3, y luego las dos vigas exteriores se insertaron en la viga, y apretar la perilla de nuevo en su lugar.
4, la altura de todas las vigas del puente de medición en la columna de soporte, preferiblemente a 300 mm del suelo.
5. Conecte el manómetro y el tubo de presión
