Aplicación
Los suelos mixtos y de grano fino con frecuencia tienen una capacidad de carga y rigidez insuficientes. Si la proporción de grano fino es aproximadamente un 5% más alta, ya no se espera una autocompactación adecuada. Aquí es donde entra en cuestión la compactación por reemplazo vibratorio como una mejora. Este proceso también es adecuado para la mejora de rellenos de grano grueso que comprenden escombros, escoria o sobrecarga.
Un área especial de aplicación son las columnas de drenaje vibratorio. La flotación se prescinde aquí. La columna entonces simplemente actúa como un drenaje.
Función
El reemplazo vibratorio
En la mayoría de los casos, se utiliza un vibrador de alimentación inferior, con el cual se descarga un material de relleno de grano grueso en la punta del vibrador con soporte de aire comprimido. Los vibrocats con un líder que han sido diseñados por Keller proporcionan una presión de tracción adicional que se aplicará cuando el vibrador se esté bajando y compactando.
En la compactación por reemplazo vibratorio, el trabajo se lleva a cabo en pasos alternos. La grava o las piedras trituradas que se descargan del cubo del vibrador se compactan y se desplazan hacia el suelo lateralmente. Esto da como resultado la formación de columnas de reemplazo que soportan las cargas en conexión con el suelo. Los parámetros de creación se registran digitalmente en el dispositivo.

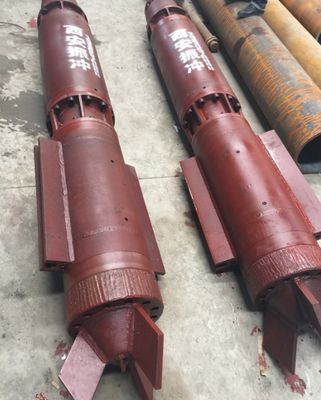

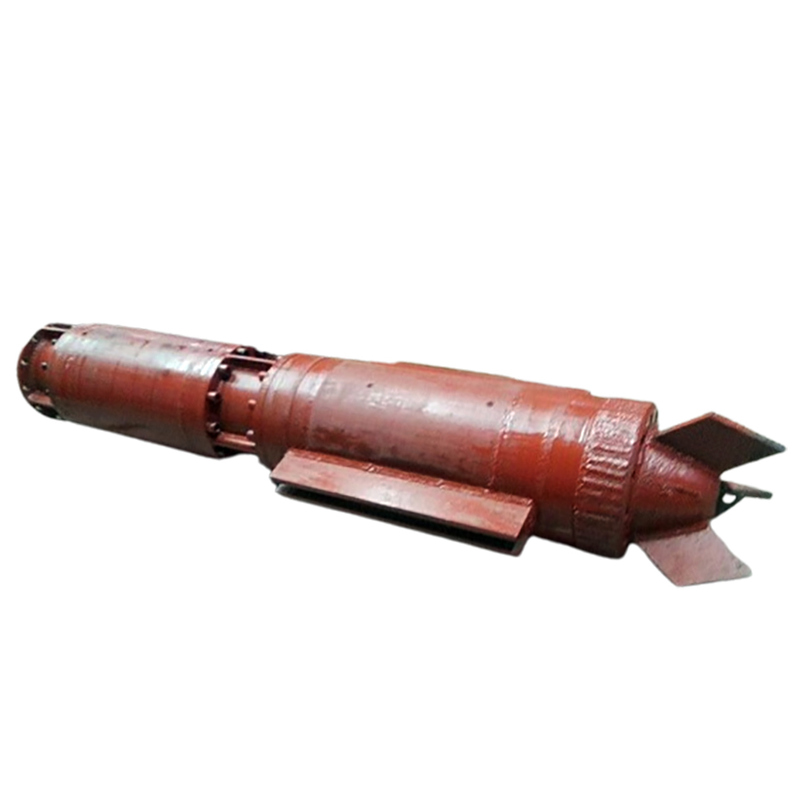

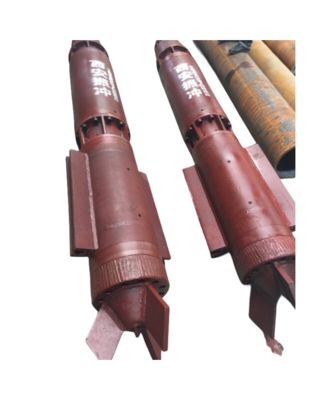

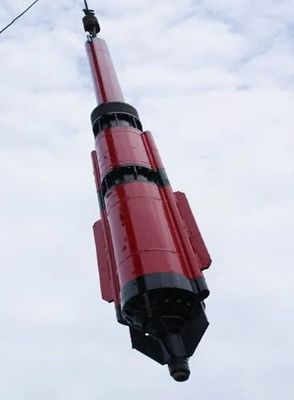

Parámetros técnicos del Vibroflot de accionamiento eléctrico de frecuencia variable de la serie ZCQ
| especificación |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
Motor |
potencia nominal |
kw |
45 |
55 |
75 |
100 |
130 |
| Velocidad de rotación |
r/min |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
| Clasificación de corriente |
A |
86 |
110 |
150 |
196 |
256 |
Vibración
mover
máquina
cuerpo |
Frecuencia de vibración |
HZ |
24 |
24 |
24 |
24 |
24 |
| Momento |
N.m |
47 |
56 |
69 |
78 |
88 |
| Fuerza excitante |
kN |
110-200 |
130-235 |
180-325 |
190-350 |
210-380 |
| Amplitud de vibración vacía |
mm |
≥18 |
≥16 |
≥15 |
≥15 |
≥16 |
| Corriente LO vacía |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
| El diámetro exterior del cuerpo |
mm |
351 |
377 |
426 |
426 |
426 |
| Longitud del cuerpo |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
| La masa total |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |

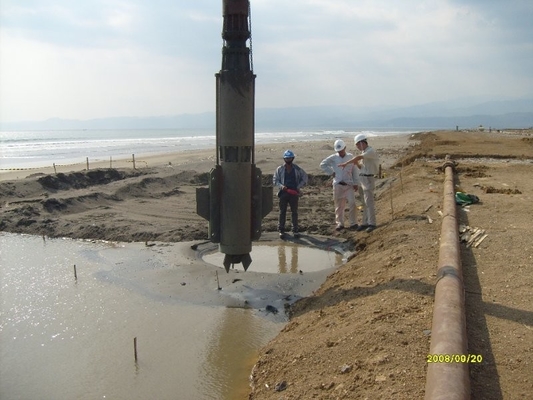

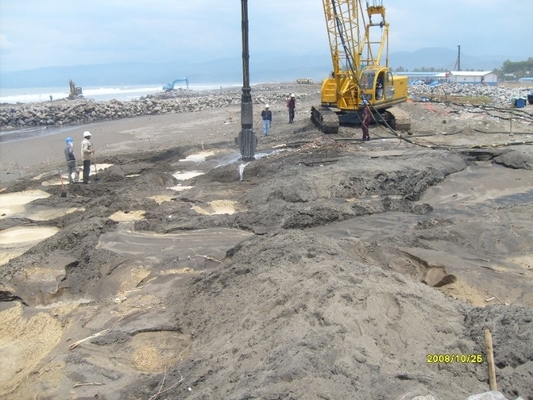

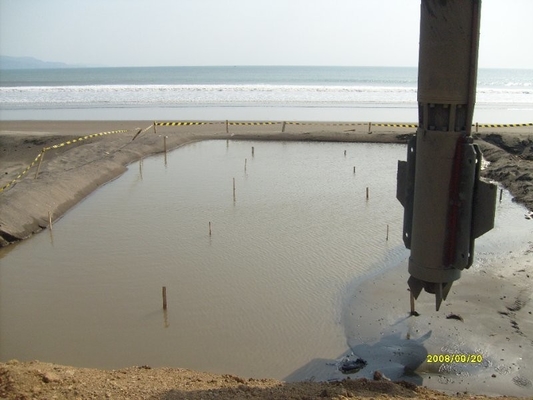

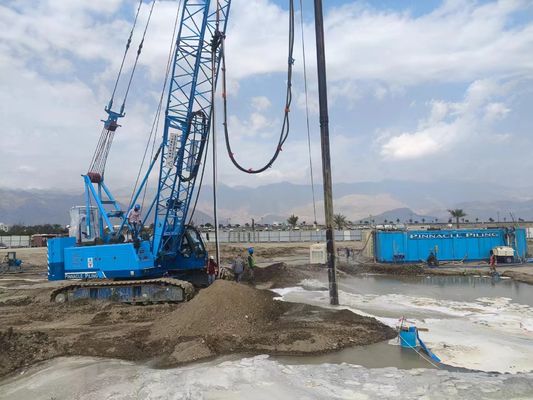

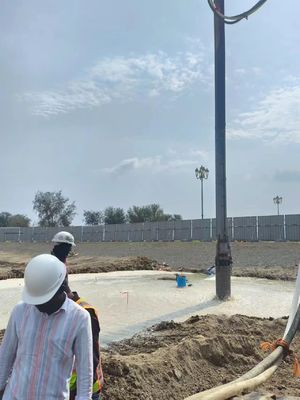

Previous imágenes del proyecto
Proyecto de la base de reserva de petróleo crudo comercial de China Sinopec Hainan
Proyecto del túnel de la isla HZMB
Proyecto de la biblioteca de la base de reserva comercial de petróleo crudo de China Sinopec Caofeidian
Mercado internacional
Empresas con sede en China, el mundo. Exploran activamente el mercado internacional, las empresas de ventas internacionales se concentran principalmente en África, Oriente Medio y países asiáticos, incluidos: Benin, Sri Lanka, Indonesia, Malasia, Argelia y otros países, y alta credibilidad y visibilidad del cliente.
1, Negociaciones de adquisición de equipos del proyecto de la Embajada de China en Benin
Construcción de puertos e cimientos de Vibro en alta mar de Indonesia
