| parámetro |
modelo |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
ZCQ150 |
ZCQ180 |
| Potencia nominal del motor |
kw |
45 |
55 |
75 |
100 |
130 |
150 |
180 |
| Velocidad de rotación |
r/min |
1450 |
1450 |
1450 |
1450 |
1450 |
1450 |
1450 |
| Corriente nominal |
A |
80 |
100 |
150 |
190 |
250 |
290 |
350 |
| Frecuencia de vibración |
HZ |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
| Par dinámico |
N.m |
47 |
56 |
69 |
78 |
88 |
96 |
106 |
| Fuerza excitadora |
kn |
110 |
130 |
160 |
180 |
200 |
225 |
250 |
| Amplitud de vibración en vacío |
mm |
≥10 |
≥9.8 |
≥9.5 |
≥9.2 |
≥9.0 |
≥8.8 |
≥8.5 |
| Corriente en vacío |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
≤80 |
≤90 |
| Diámetro exterior del cuerpo |
mm |
360 |
390 |
426 |
426 |
426 |
426 |
426 |
| Longitud del cuerpo |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
≤3000 |
≤3150 |
| Masa total |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |
2350 |
2600 |
Descripción del producto
Aplicación
Los suelos mixtos y de grano fino suelen tener una capacidad de carga y rigidez insuficientes. Si la proporción de grano fino es aproximadamente un 5% superior, ya no se espera una autocompactación adecuada. Aquí es donde entra en cuestión la compactación por vibro-reemplazo como una mejora. Este proceso también es adecuado para la mejora de rellenos de grano grueso que comprenden escombros, escoria o sobrecarga.
Un área especial de aplicación son las columnas de drenaje por vibro. La flotación se prescinde aquí. La columna entonces simplemente actúa como un drenaje.
Función
El vibro-reemplazo
En la mayoría de los casos, se utiliza un vibrador de alimentación inferior, con el cual un material de relleno de grano grueso se descarga en la punta del vibrador con soporte de aire comprimido. Los vibrocats con un líder que han sido diseñados por Keller proporcionan una presión de tracción adicional que se aplicará cuando el vibrador se está bajando y está compactando.
En la compactación por vibro-reemplazo, el trabajo se lleva a cabo en pasos alternos. La grava o las piedras trituradas que se descargan del cubo del vibrador se compactan y se desplazan hacia el suelo lateralmente. Esto da como resultado la formación de columnas de reemplazo que soportan las cargas en conexión con el suelo. Los parámetros de creación se registran digitalmente en el dispositivo.

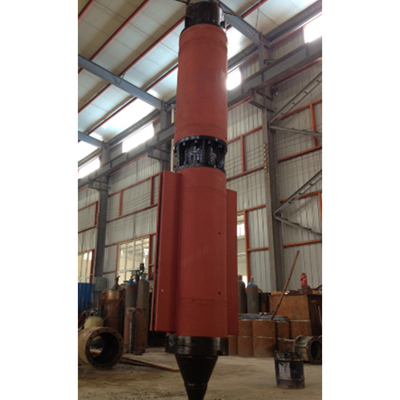

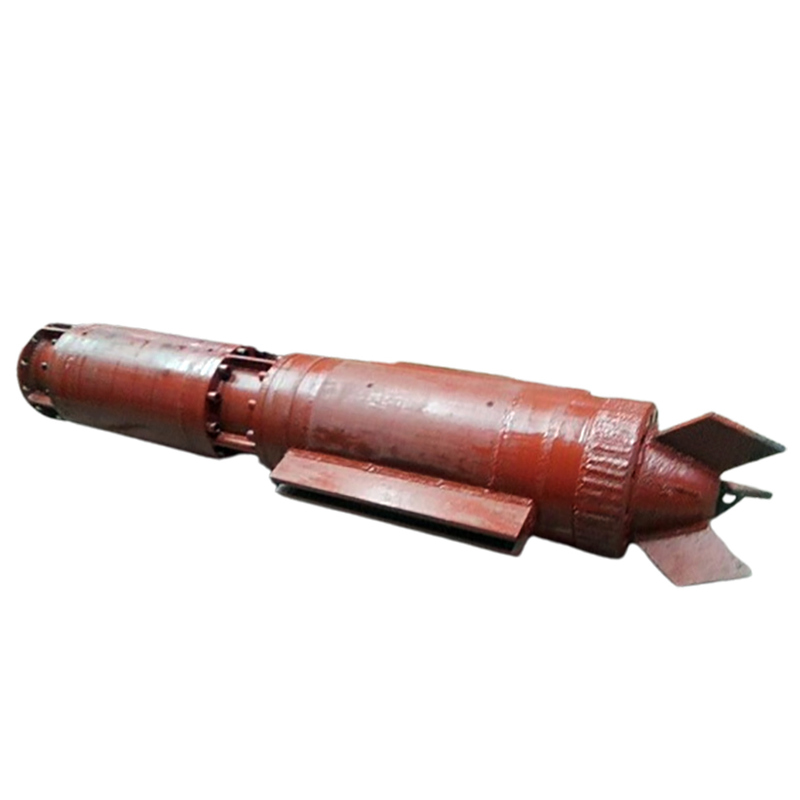

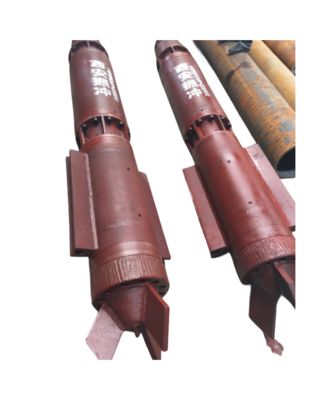

Parámetros técnicos de Vibroflot de accionamiento eléctrico de frecuencia variable de la serie ZCQ
| especificación |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
Motor |
potencia nominal |
kw |
45 |
55 |
75 |
100 |
130 |
| Velocidad de rotación |
r/min |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
| Clasificación de corriente |
A |
86 |
110 |
150 |
196 |
256 |
Vibración
mover
máquina
cuerpo |
Frecuencia de vibración |
HZ |
24 |
24 |
24 |
24 |
24 |
| Momento |
N.m |
47 |
56 |
69 |
78 |
88 |
| Fuerza excitadora |
kN |
110-200 |
130-235 |
180-325 |
190-350 |
210-380 |
| Amplitud de vibración en vacío |
mm |
≥18 |
≥16 |
≥15 |
≥15 |
≥16 |
| Corriente LO en vacío |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
| El diámetro exterior del cuerpo |
mm |
351 |
377 |
426 |
426 |
426 |
| Longitud del cuerpo |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
| La masa total |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |

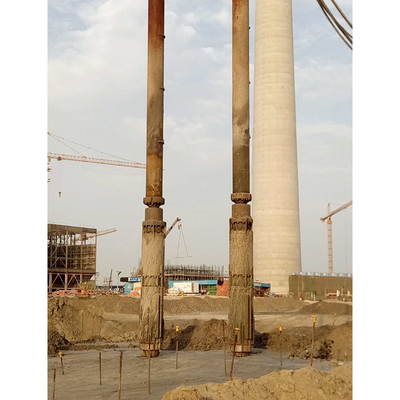

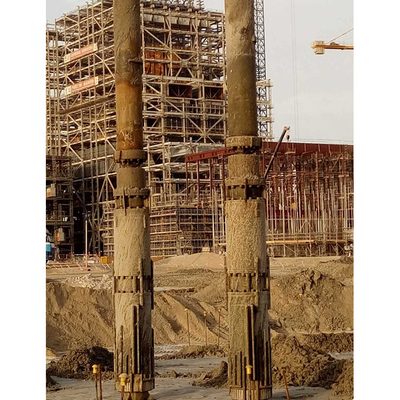

Previous imágenes del proyecto
Proyecto de la base de reserva de petróleo crudo comercial de Sinopec Hainan en China
Proyecto del túnel de la isla HZMB
Proyecto de la biblioteca de la base de reserva comercial de petróleo crudo de Sinopec Caofeidian en China
Mercado internacional
Empresas con sede en China, el mundo. Exploran activamente el mercado internacional, las empresas de ventas internacionales se concentran principalmente en África, Oriente Medio y países asiáticos, incluyendo: Benin, Sri Lanka, Indonesia, Malasia, Argelia y otros países, y alta credibilidad y visibilidad del cliente.
1, Negociaciones de adquisición de equipos del proyecto de la Embajada de China en Benin
Indonesia Puerto y construcción de cimientos de Vibro en alta mar
