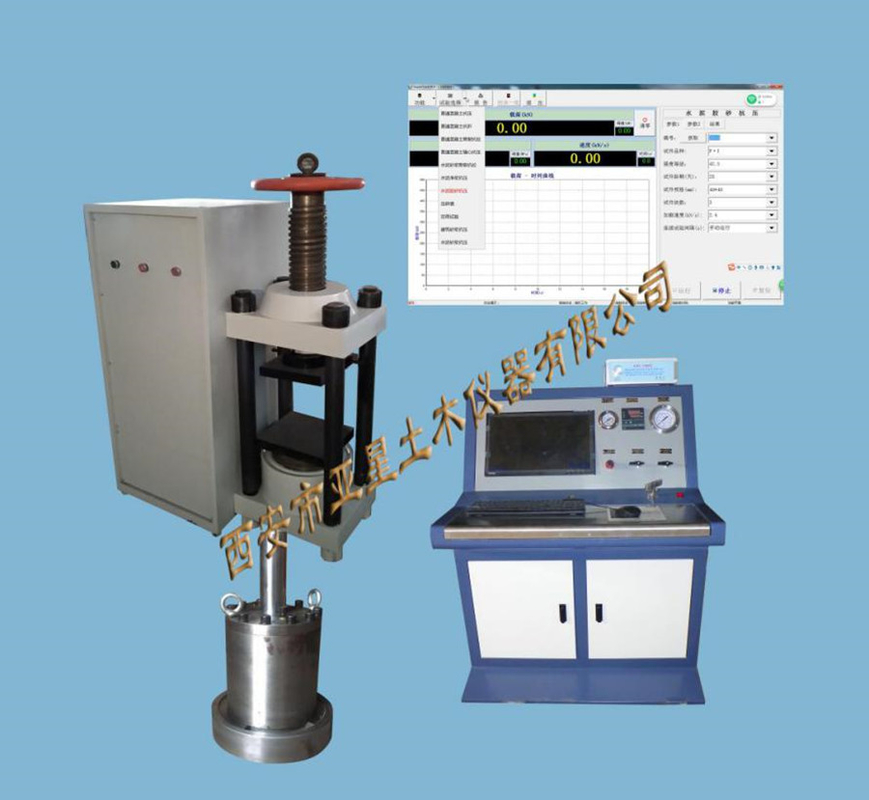

E024 Probador triaxial de hormigón para ensayos de laboratorio
Método de medición de la resistencia y deformación de la pieza de ensayo bajo presión axial triaxal en el ensayo de resistencia a la compresión triaxal.Calcular los parámetros de resistencia y deformación de la muestra bajo compresión triaxalTambién puede determinar la fuerza de corte por compresión y la relación de Poisson.se utiliza un ensayo de resistencia a la compresión triaxial con drenaje no consolidado bajo presión lateral y sin medir la presión del agua porosa.
Proceso experimental: primero colocar la prueba preparada en la funda de látex a prueba de aceite y colocarla en la cámara de presión triaxial, centrar el bloque de presión de la muestra y el asiento de bola,y luego colocar la cámara de presión triaxial en la máquina de prueba de presión para hacer que la cámara de presión alinearse con la placa de rodamiento. al arranque, se aplica simultáneamente la presión lateral (presión de confinamiento) y la presión axial al valor de presión lateral preestablecido a una velocidad de carga de 0,05 mm/min,y mantener la presión de la pared lateral sin cambios, y luego a una velocidad de carga de 0,5 MPa~6 MPa por segundo Cargar la presión axial hasta que se rompa la muestra y registrar los valores de carga axial y de deformación durante el ensayo.
Principales componentes:
dispositivo de carga de presión axial hidráulico, cámara de presión triaxial con resistencia a la presión alta de 90 MPa, dispositivo de carga de presión confinante,instrumento de control y sistema de análisis de adquisición por ordenador.
1Dispositivo de carga de presión axial hidráulica: 1500kN, precisión ±12N
2. Cámara de presión de tres ejes: incluye un cuerpo de acero y dos tapas de extremo de acero. Al instalar la muestra, las tapas en ambos extremos se aprietan. También incluye dos juntas de autocierre.Uno se utiliza para conectar la presión de confinamiento lateral al sistema de control hidráulico, y el otro se conecta con el sistema de control de presión hidráulica para probar la penetración y la presión de los poros.
3. Tamaño de la muestra: 50 × 100 mm; 100 × 50 mm; 100 × 60 mm; 100 × 100 mm opcional
4. carga de presión de confinamiento lateral: 0~50MPa, precisión 0,1MPa, presión constante puede ser fijado arbitrariamente, pantalla de cristal líquido, control digital.
5- Osmosis a presión inversa: 0-16MPa, precisión 0,1MPa, ajuste de presión constante arbitrariamente, pantalla de cristal líquido, control digital.
6. Rango de deformación por compresión axial (rebote): 0 ~ 10 mm ± 0,001 mm
7. Rango de deformación lateral: 0~4 mm±0,001 mm
8Relación de Poisson: relación de deformación axial a deformación lateral
9- Tamaño de las placas superior e inferior de la prensa: 300 mm
10- Las placas superior e inferior de la prensa.
11Presione el pistón.
12Fuente de alimentación: 380 V ± 10%, 50 Hz
13Medio de trabajo en cámara de presión: aceite hidráulico
14Dimensiones exteriores de la prensa (longitud × ancho × altura) (mm): 890 × 450 × 1340

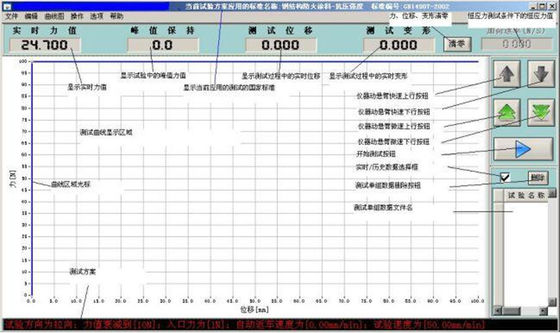

15. Recopilación en tiempo real, visualización en tiempo real, almacenamiento y dibujo de tensión-deformación de datos durante la prueba de aptitud triaxial de hormigón, mortero y roca mediante recopilación automáticay software de análisis.
