F003 Sistema de ensayo de la estructura de las vigas de acero para grandes estructuras
Sistema de ensayo de estructura multifuncional
Se utiliza para la evaluación de rendimiento y análisis de pruebas de varias vigas, columnas, nodos, paredes, marcos, corte, compresión, rebote, arrastramiento y durabilidad a la fatiga.Diseño y fabricación, y la construcción.
Características

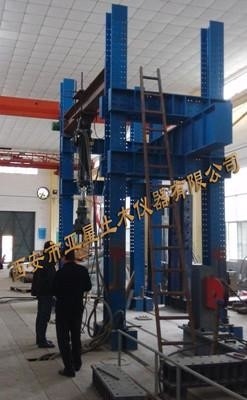

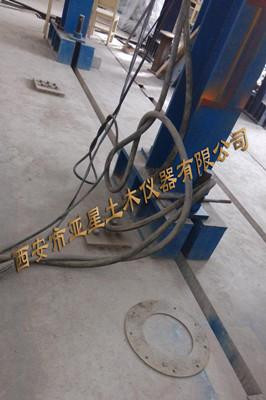

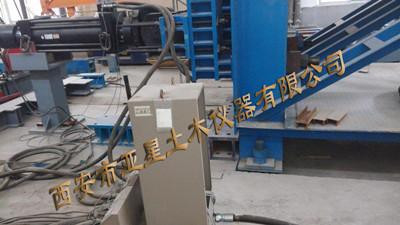

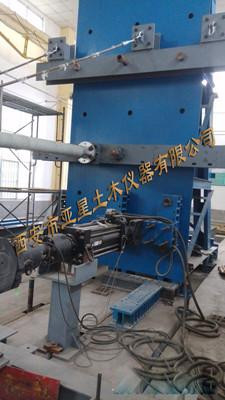

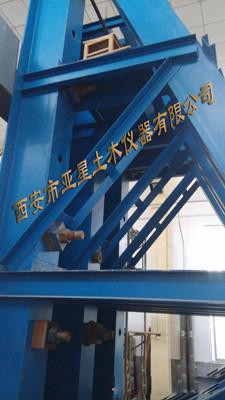

El marco principal es una estructura de marco de doble puerta, y el haz de carga puede ajustar el espacio de carga de la muestra hacia arriba y hacia abajo a lo largo de la columna.El actuador (cilindro) está instalado debajo de la placa central del rodamiento de la vigaLa carga horizontal (corteza) se instala en el lado del marco de reacción.la carga horizontal sigue la varilla pulida para garantizar que la carga vertical y la carga horizontal se cargan al mismo tiempo.
Componente:
Fuente de aceite de servo, servoactuador, sistema de adquisición estática y dinámica, sensor
Proceso de fuente de aceite de servo 200L/min; 400L/min; 800L/min opcional (nota: el caudal está relacionado con la fuerza dinámica)
Dispositivo de protección contra fugas de sobrecarga, sistema de alarma de temperatura del aceite, sistema de refrigeración por agua, sistema de ajuste de presión de retorno del aceite y de retorno del aceite y sistema de ajuste fino de descompresión
La velocidad de accionamiento del servo; 200 mm; 400 mm; 600 mm opcional
Sensor de desplazamiento de la carrera del actuador con precisión de 0,1 mm
Sistema de adquisición estática y dinámica: tensión y deformación ajustables.
Sensor de fuerza (opcional): 200KN; 500KN; 1000KN; precisión de 3000KN ± 1%; trabajo continuo ≥ 500H
Válvula de tensión: 380 V ± 10% 50 Hz
Potencia: 40 kW; 90 kW; 120 kW
Marco de carga: altura 9 m; anchura 3 m; longitud 6 m estructura de acero de alta resistencia; se pueden hacer especificaciones según los requisitos
El tamaño del marco de carga horizontal, el haz de distribución y el marco de apoyo son opcionales.
