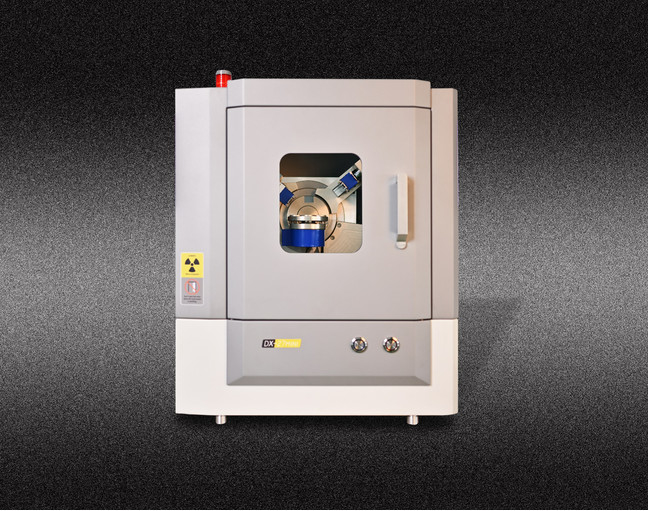

DX-27mini El banco Radiografías Difractómetro
Resumen general:
El DX-27mini es un instrumento analítico de difracción de polvo multipropósito diseñado y desarrollado específicamente para la producción industrial y el control de calidad.DX-27mini ofrece mucho - en un diseño altamente compacto, utilizado principalmente para medir: identificación de fase, cuantificación de fase, cristalinidad porcentual, tamaño y deformación de la cristallita, refinamiento de parámetros de red y estructura molecular.Especialmente adecuado para catalizadores, el dióxido de titanio, el cemento, las industrias farmacéuticas y otras industrias de fabricación de productos.
Características:
Ÿ El generador de rayos X de alta frecuencia y alto voltaje no sólo mejora la estabilidad del instrumento, sino que también garantiza la repetibilidad de los datos medidos.
Ÿ Los brazos θs y θd del goniómetro son accionados por un servomotor + tecnología de control de codificación óptica.y la linealidad es mejorLa linealidad del ángulo de difracción es inferior a 0,02° en el rango de medición del ángulo de difracción.
- La protección de los rayos dispersos es más segura y fiable; la puerta de protección contra la radiación se prohíbe automáticamente abrir cuando se mide la muestra.Los operadores pueden estar protegidos de la radiación dispersa.
Ÿ Configurar el tubo de rayos X cerámico metálico más avanzado, para garantizar una larga vida útil (trabajo garantizado de 3.000 horas).Configurar el cambiador de muestras automático de 6 posiciones con girador para mejorar la velocidad de medición de la muestra, conveniente para el operador.
Ÿ De tamaño compacto, puede montarse en el banco sin necesidad de un entorno de laboratorio específico.
Aplicaciones:
DX-27mini puede adaptarse de forma flexible al análisis cualitativo y cuantitativo de materiales policristalinos.Las mediciones instrumentales se comparan con bases de datos de fases conocidas para identificar estructuras desconocidas.En el análisis cuantitativo, las características de la mezcla sólida se utilizan para determinar el contenido relativo del compuesto cristalino o de la fase no cristalizada.
Parámetros:
| DX-27pequeño |
| El poder |
Generador de rayos X de estado sólido:600W (40kV, 12mA); confiabilidad: < 0,005% |
| Tubo de rayos X |
Tubo de rayos X Cermet, objetivo de Cu, potencia 2,4 kW, enfoque:1 x 10 mm |
| Goniómetro |
Estructura horizontal de la muestra θs-θd |
| Radius del círculo de difracción |
150 mm |
| Modo de escaneo |
Pisando, pastoreando, Omg |
| Rango de medición |
Enlace θs/θd -3° ∼150° |
| Ángulo mínimo de anchura de paso |
0.0001° |
| Repetibilidad angular |
0.0005° |
| Linealidad del ángulo de difracción |
< 0,02° ((Muestra estándar, dentro del espectro completo) |
| El detector |
Detector de proporción cerrado |
Detector de matriz de semiconductores |
| Tasa máxima de recuento lineal |
5x105El CPS |
9x107El CPS |
| Resolución energética |
≤ 25% |
Se aplican las siguientes condiciones: |
| Dose de dispersión |
≤ 1μSv/h (fuera del dispositivo de protección contra rayos X) |
| Estabilidad general |
≤ 0,5% |
| Las dimensiones |
640 × 480 × 770 (W × D × H) mm |
