Descripción del producto
C142 Máquina de ensayo de compresión de roca triaxial (presión de confinamiento)
Método de determinación de la resistencia y deformación de la muestra bajo presión axial triaxal en el ensayo de resistencia a la compresión triaxal de la roca.Calcular los parámetros de resistencia y deformación de la muestra bajo compresión triaxalTambién puede determinar la fuerza de corte por compresión y la relación de Poisson de la roca.se utiliza un ensayo de resistencia a la compresión triaxial con drenaje no consolidado bajo presión lateral y sin medir la presión del agua porosa.
Proceso experimental: En primer lugar, poner la pieza de prueba de roca preparada en la manga de látex a prueba de aceite y colocarla en la cámara de presión triaxial, centrar el bloque de presión de la muestra de roca y el asiento de bola,y luego colocar la cámara de presión triaxial en la máquina de ensayo de presiónLa cámara de presión está alineada con la placa de presión.aplicar sincrónicamente la presión lateral (presión de confinamiento) y la presión axial al valor de presión lateral preestablecido a una velocidad de carga de 0.05 mm/min y mantener la presión de la pared lateral sin cambios, y luego a una velocidad de carga de 0,5 MPa~6 MPa por segundo Cargar la presión axial hasta que se rompa la muestra.y registrar los valores de carga axial y de deformación durante el ensayo.

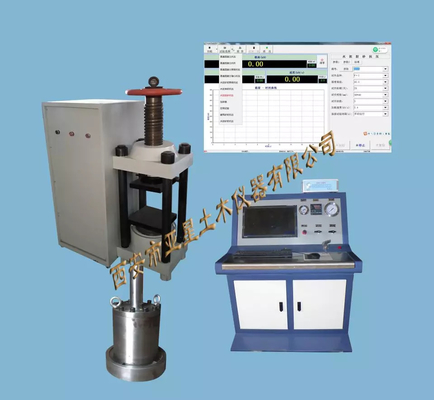

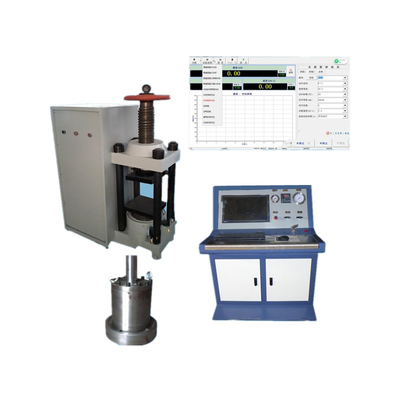

Componentes principales: dispositivo de carga de presión axial hidráulica, cámara de presión triaxial con resistencia a la presión alta de 90 MPa, dispositivo de carga de presión confinante,instrumento de control y sistema de análisis de adquisición por ordenador.
Componentes principales: dispositivo de carga de presión axial a presión de aceite, cámara de presión triaxial resistente a la alta presión de 90MPa, dispositivo de carga de presión confinante,Controlador de adquisición por ordenador y sistema de análisis.
1Dispositivo de carga por presión axial hidráulica: 1500 kN de precisión ± 12N
2. Cámara de presión triaxal: incluye un cuerpo de acero y dos tapas de acero.Uno se utiliza para conectar la presión de confinamiento lateral con el sistema de control hidráulico, y el otro está conectado con el sistema de control de presión hidráulica para probar la penetración y la presión de los poros.
3. Tamaño de la muestra: ¢ 50 mm × 100 mm ¢ 25 × 100 mm también puede combinarse con otros tamaños.
4- Carga de presión de confinamiento lateral: 0 ∼ 50 MPa, precisión 0,1 MPa, ajuste de presión constante a voluntad, pantalla LCD, control digital.
5. Osmosis por presión inversa: 0 16MPa, precisión 0,1MPa, ajusta la presión constante arbitrariamente, pantalla LCD, control digital.
6. Rango de deformación por compresión axial (rebote): 0 10 mm ± 0,001 mm
7. Rango de deformación lateral: 0 4 mm ± 0,001 mm
8Relación de Poisson: relación de deformación axial a deformación lateral
9Tamaño de las placas de presión superior e inferior de la prensa: ¢ 300 mm
10Presione las placas superior e inferior.
11Presione el pistón.
12. Fuente de alimentación: 380 V ± 10%, 50 Hz
13Medio de trabajo de la cámara de presión de roca: aceite hidráulico
14Dimensiones generales de la prensa (largo × ancho × alto (mm): 890 × 450 × mil trescientos cuarenta

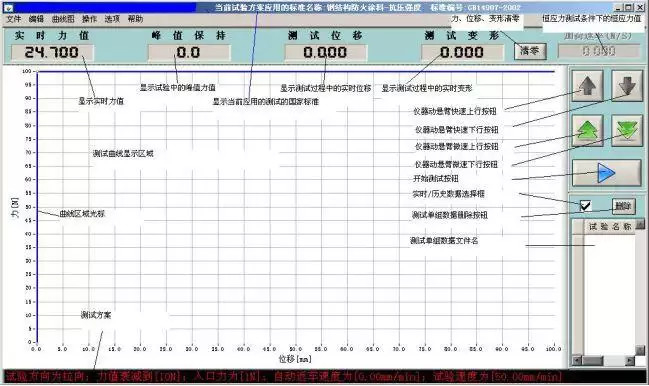

15Mediante el software de recopilación y análisis automático, los datos en el proceso de prueba de aptitud triaxial de la roca se recopilan, analizan y evalúan en tiempo real.
