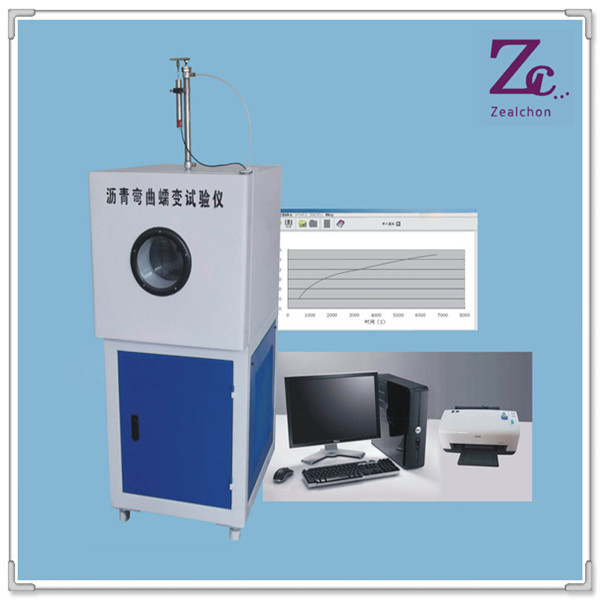

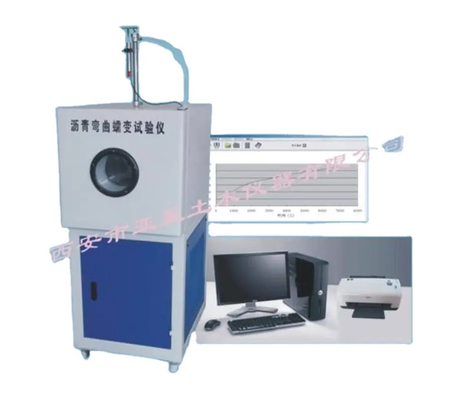

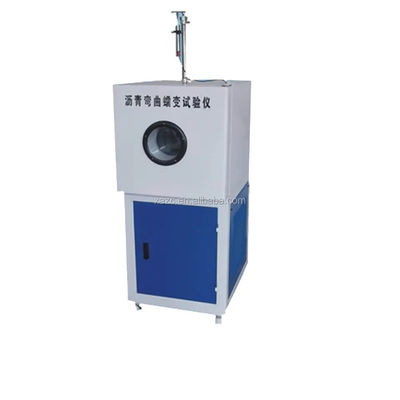

A34 BBR Reómetro automático de vigas de flexión de asfalto de betún
Las condiciones de producción de los productos incluidos en el anexo I se determinarán en el anexo II.
Aplicaciones Ensayos de aglutinantes para asfalto
Las dimensiones, en (mm) WxDxH49x49x41in (1,245x1,245x1,040mm) LxWxH
Peso estimado de embarque, libras (kg) 487 libras (221 kg)
Los reómetros de vigas de flexión HM-59 y HM-73 (BBR) de ATS miden la rigidez de deslizamiento de la flexión del aglutinante de asfalto desde el ambiente hasta -40 °C para predecir la grietación térmica a baja temperatura de los pavimentos de asfalto.Los moldes especiales forman muestras pequeñas de vigas de aglutinante para ensayoLa carga, el desplazamiento y la temperatura del baño se muestran en tiempo real mediante tablas y gráficos.
Ambos modelos utilizan un sistema de soporte de aire para garantizar una carga confiable con resultados precisos y repetibles.
un transductor de desplazamiento (LVDT) con un alcance de 6,35 mm y una precisión de ±2 μm para medir la desviación.El aparato de curvatura de tres puntos de acero inoxidable se retira fácilmente y se vuelve a instalar en la unidad base para la preparación y carga de muestras convenientes.Un baño de líquido controla la temperatura de la mezcla de etilenoglicol/agua/metanol hasta -40°C (-40°F).La temperatura del proceso está controlada por dos transductores de temperatura RTD de platino independientes para mantener la estabilidadAmbos modelos cumplen plenamente con los requisitos de ASTM/AASHTO. El usuario debe proporcionar una fuente de aire comprimido limpio, seco y con un mínimo de 50 PSIG.
Los modelos vienen con cinco muestras de aluminio, moldes con tiras de mylar, un kit de calibración con los pesos requeridos y un haz de confianza.
También se proporcionan pesas de ensayo calibradas y un estándar LVDT NIST certificado y rastreable.
HM-59 ATS Rheometer Bending Beam utiliza una computadora de escritorio con software de control, adquisición y análisis precargado para un funcionamiento preciso.el sistema de refrigeración mecánica proporciona un enfriamiento rápido del fluido de ensayo.
HM-73 ATS Touch Screen Bending Beam Rheometer conserva todas las características de rendimiento del HM-59, pero incorpora un diseño de pantalla táctil de última generación para una fácil configuración y operación.El controlador de pantalla táctil tiene caminar a través de menús para la orientación y la máquina se puede iniciar, detenido y monitoreado remotamente a través de una aplicación instalada en un teléfono inteligente, iPad o tableta.
El software de control, adquisición y análisis, fácil de usar, está preinstalado en el ordenador interno y permite la verificación diaria y la calibración periódica de los transductores de celda de carga, LVDT y RTD.Un puerto USB se encuentra en la parte delantera de la unidad para actualizaciones de software y almacenamiento de datosEl baño de líquido se enfría mediante un sistema de refrigeración termoeléctrica.
Características:
Ambos modelos cumplen plenamente con los requisitos ASTM y AASHTO
Solución óptima para la predicción de las grietas térmicas a baja temperatura de los pavimentos de asfalto mediante mediciones de rigidez de deslizamiento por flexión
Los baños de líquidos controlan con precisión la temperatura de la mezcla de etilenoglicol/agua/metanol hasta -40°C (-40°F)
Se incluyen:
HM-59 ATS Reómetro de haz de flexión con ordenador precargado O
HM-73 ATS Reómetro de haz de curvatura con pantalla táctil
Accesorios incluidos en ambos modelos:
Cinco moldes de muestras de aluminio con tiras de milar
Kit de calibración con los pesos requeridos y el haz de confianza
Peso de ensayo calibrado
La norma de rastreabilidad del NIST para el LVDT certificado
