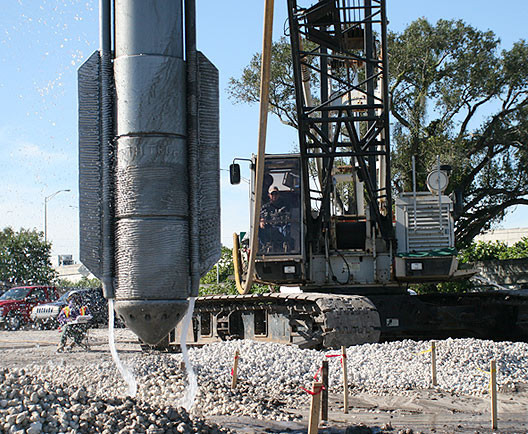

La sustitución de Vibro es una técnica de mejora del suelo que construye columnas densas de agregado (columnas de piedra) mediante un vibrador de agujero suspendido en una grúa.para reforzar todos los suelos y densificar los suelos granularesLas columnas de piedra de reemplazo de Vibro se construyen con el proceso de alimentación de la parte superior húmeda o el proceso de alimentación de la parte inferior seca.
En el proceso de alimentación húmeda, el vibrador penetra hasta la profundidad de diseño mediante el peso y las vibraciones del vibrador, así como los chorros de agua ubicados en la punta del vibrador.La piedra (piedra triturada o concreto reciclado) se introduce a continuación, en la superficie del suelo al espacio anular alrededor del vibrador creado por el chorro de aguaLa piedra cae a través del espacio anular hasta la punta del vibrador, y llena el vacío creado cuando el vibrador se levanta varios pies.Densificar y desplazar la piedra subyacenteSe repite el proceso de sustitución del vibro hasta que se construye una densa columna de piedra en la superficie del suelo.
El proceso de alimentación de fondo seco es similar, excepto que no se utilizan chorros de agua y la piedra se alimenta a la punta del vibrador a través de un tubo de alimentación conectado al vibrador.Puede ser necesario perforar previamente capas densas en la ubicación de la columna para que el vibrador penetre a la profundidad de diseño.Ambos métodos de construcción crean una columna de piedra de alto módulo que refuerza la zona de tratamiento y densa los suelos granulares circundantes.
Las columnas de piedra de reemplazo Vibro se han utilizado para aumentar la capacidad de soporte y disminuir el asentamiento y mitigar el potencial de licuefacción para todos los tipos de estructuras planificadas, incluidos los edificios,embankmentes, represas, tanques y torres.
Las plataformas de reemplazo Vibro pueden estar completamente equipadas con una computadora de a bordo para monitorear parámetros específicos.El seguimiento de estos parámetros permite al operador corregir cualquier desviación en tiempo real durante el proceso de construcción para mantener la columna de piedra dentro de las especificaciones del proyectoLos datos del sistema de adquisición de datos (DAQ) como el amperaje y la tasa de elevación se registran y muestran en tiempo real junto con los valores objetivo especificados en un monitor de la cabina.
Aplicación
Los suelos mezclados y de granos finos suelen tener una capacidad de carga y una rigidez insuficientes.Aquí es donde el compactaje de reemplazo de vibro entra en cuestión como una mejoraEste proceso también es adecuado para la mejora de los depósitos de grano grueso que contienen escombros, escoria o sobrecarga.
Una zona de aplicación especial son las columnas de drenaje vibro.
Función
El reemplazo de vibro
En la mayoría de los casos, se utiliza un vibrador de alimentación inferior, con el que se descarga un material de llenado de grano grueso en la punta del vibrador con soporte de aire comprimido.Los vibrocats con un líder que han sido diseñados por Keller proporcionan una presión adicional de tira hacia abajo para ser aplicado cuando el vibrador se está bajando y se compacta.
En la compactación de reemplazo vibro, el trabajo se lleva a cabo en etapas alternas.La grava o piedras trituradas que se descargan del cubo del vibrador se compacta y se desplaza en el suelo en el ladoEsto resulta en la formación de columnas de reemplazo que soportan las cargas en conexión con el suelo. Los parámetros de creación se registran digitalmente en el dispositivo.

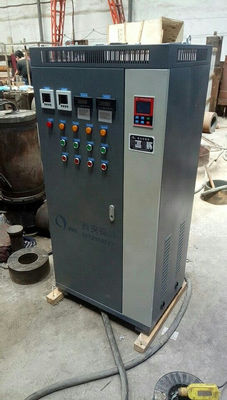

Parámetros técnicos del accionamiento eléctrico de frecuencia variable de la serie ZCQ
| Especificación |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
El motor |
potencia nominal |
El peso |
45 |
55 |
75 |
100 |
130 |
| velocidad de rotación |
r/min |
1450 (1950)) |
1450 (1950)) |
1450 (1950)) |
1450 (1950)) |
1450 (1950)) |
| Calificación actual |
A. No |
86 |
110 |
150 |
196 |
256 |
Vibración
movimiento
máquina
cuerpo |
Frecuencia de vibración |
HZ |
24 |
24 |
24 |
24 |
24 |
| Un momento. |
N.m. |
47 |
56 |
69 |
78 |
88 |
| Una fuerza emocionante |
KN |
110 a 200 |
130 a 235 |
180 a 325 |
190 a 350 años |
Las demás: |
| Amplitud de vibración en vacío |
En el caso de los |
≥ 18 años |
≥ 16 años |
≥ 15 años |
≥ 15 años |
≥ 16 años |
| Corriente LO vacía |
A. No |
≤ 35 años |
≤ 40 años |
≤ 50 |
≤ 60 años |
≤ 70 años |
| Diámetro exterior del cuerpo |
En el caso de los |
351 |
377 |
426 |
426 |
426 |
| longitud del cuerpo |
En el caso de los |
≤ 2230 |
≤ 2465 |
≤ 2600 |
≤ 2750 |
≤ 2860 |
| La masa total |
En kg |
1000 |
1350 |
1800 |
1950 |
2200 |
