Uso: para estimar la capacidad portante de cimentaciones superficiales in situ y para el diseño de pavimentos flexibles; también se utiliza para pruebas de carga de suelo y componentes de pavimentos flexibles
Estándar:
ASTM D 1194, D1195, D1196, BS 1377:9

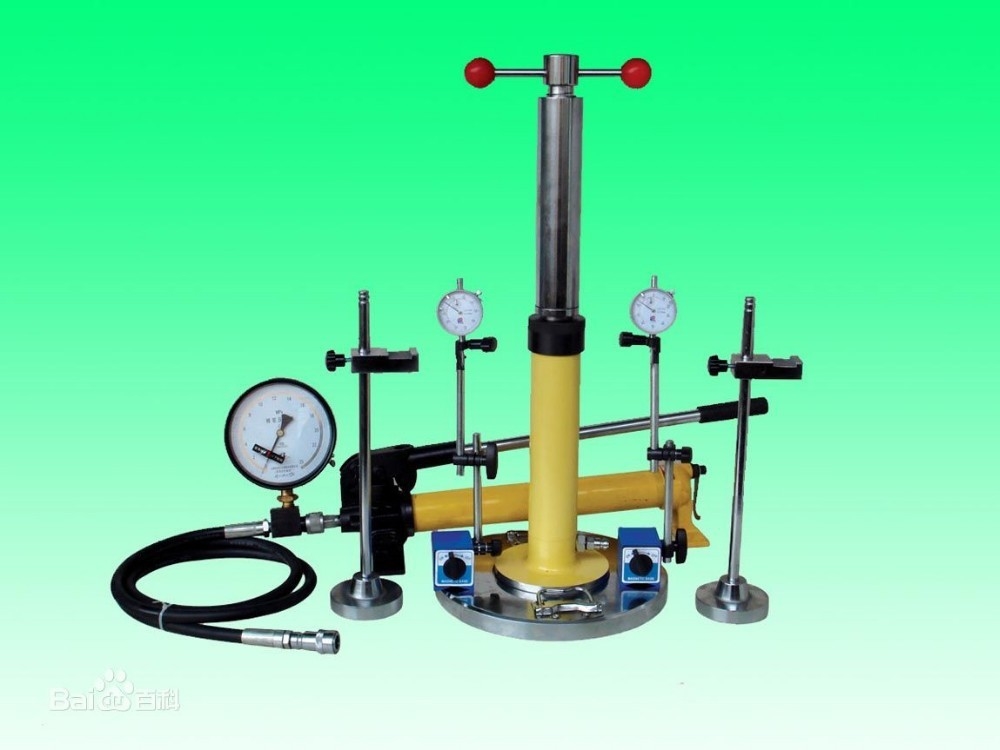

Especificaciones:
Gato hidráulico con capacidad de unidad de bombeo fija: 0-500 kN. x 0.5 kN.
Manómetro y tubería metálica flexible de 5 m de largo - 1 unidad.
Disposición especial de rótula entre el gato y la placa de carga
Varilla de extensión de 12 mm. de diámetro x 25 cm de largo
Base magnética con rosca hembra en la parte superior para sujetar la varilla de extensión.
Placa de extremo superior, 50 mm, de diámetro con rosca macho para acoplar a las varillas de extensión y posicionar el émbolo del indicador de cuadrante.
Columna de 15 cm de diámetro x 25 cm de largo con bridas completa con cuatro pernos y tuercas
Columna de 15 cm x 50 cm de largo con bridas completa con cuatro pernos y tuercas.
Soporte de puente de construcción de ángulo de acero soldado, 5 m, de luz y soportes de aproximadamente 30 cm, de alto, equipado con dos abrazaderas de liberación rápida, soporte de cuadrante
Placa M.S. (Acero Dulce) Plana de 60 cm x 60 cm cuadrados x 25 mm de espesor
Placa M.S. Plana de 45 cm x 45 cm cuadrados x 25 mm de espesor
Placa M.S. Plana de 30 cm x 30 cm cuadrados x 25 mm de espesor
Indicador de cuadrante 0.01 mm x 25 mm
Accesorios (mismos estándares que los anteriores)
Placa de acero dulce plana (M.S.) de 75 cm x 25 mm de espesor
Placa M.S. Plana de 50 cm x 25 mm de espesor
Placa M.S. Ranurada de 60 cm x 60 cm x 25 mm de espesor
Placa M.S. Ranurada de 45 cm x 45 cm x 25 mm de espesor
>Placa M.S. Ranurada de 30 cm x 30 cm x 25 mm de espesor
Placa M.S. Ranurada de 75 cm x 75 cm x 25 mm de espesor.
Tubo de goma flexible de 1 m. de longitud para el gato hidráulico en lugar de la tubería metálica.
