Descripción del producto

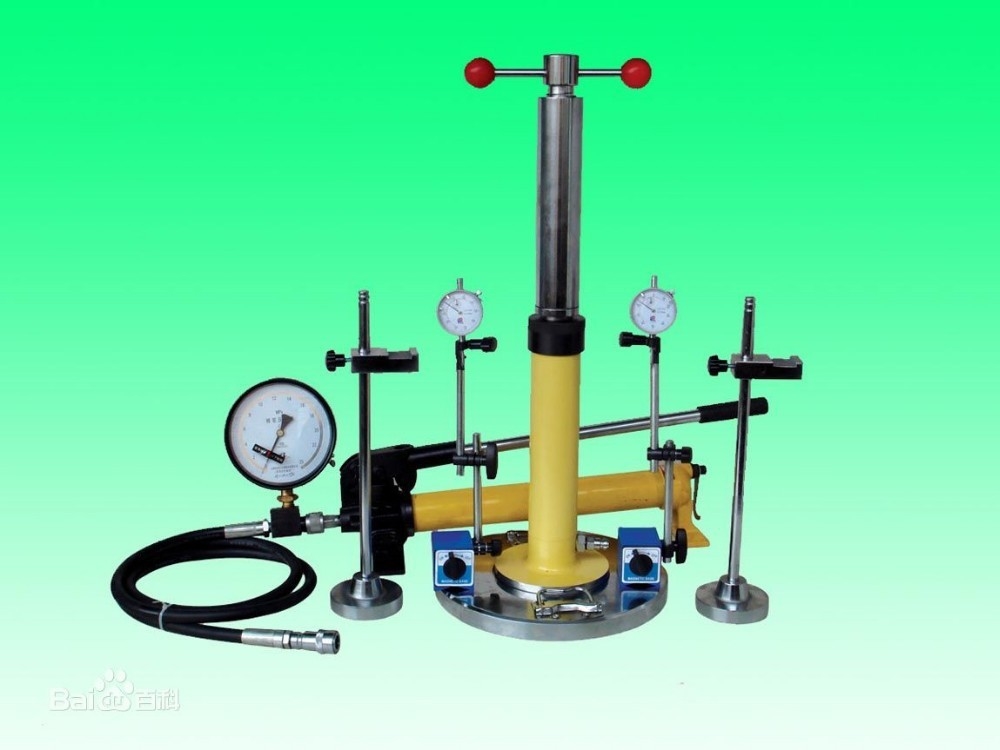

E37 Equipo digital de ensayo de carga de las placas de suelo
Uso: para estimar la capacidad de carga de los cimientos poco profundos in situ y para el diseño de pavimentos flexibles; también se utiliza para ensayos de carga del suelo y de los componentes flexibles del pavimento
Estándar:
Las especificaciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo.9
Especificaciones:
Cable hidráulico con unidad de bombeo fija: 0-500 kN. x 0,5 kN.
Medidor de presión y tubo de metal flexible de 5 m de largo - 1 No.
Disposición especial de bolas y tomas entre el conector y la placa de rodamiento
Varilla de extensión de 12 mm de diámetro x 25 cm de largo
Base magnética con hilo femenino en la parte superior para sujetar la barra de extensión.
Placa de extremo superior, 50 mm, dia con hilo masculino para el montaje en las barras de extensión y el posicionamiento del émbolo del medidor de dia.
Columna de 15 cm de diámetro x 25 cm de largo con bridas completas con cuatro pernos y tuercas
Columna de 15 cm x 50 cm de largo con bridas completas con cuatro pernos y tuercas.
Soporte de puente de construcción angular de acero soldado, 5 m, envergadura y soportes de aproximadamente 30 cm de altura, equipado con dos abrazaderas de liberación rápida, soporte de dial
Planas de acero blando de 60 cm x 60 cm cuadrados x 25 mm de espesor
Plano M.S. Placa 45cm x 45cm. cuadrado x 25mm de espesor
Plano M.S. Placa de 30cm x 30cm cuadrados x 25mm de espesor
Dial Gauge 0,01 mm x 25 mm
Accesorios (mismas normas que las anteriores)
Planta de acero suave de 75 cm x 25 mm de espesor.
Placa de M.S. de avión de 50 cm x 25 mm de espesor
Placa de MS con ranuras de 60 cm. x 60 cm. x 25 mm de espesor
Placa de MS con ranuras de 45 cm x 45 cm x 25 mm de espesor
>Placa M.S. con ranuras de 30 cm x 30 cm x 25 mm de espesor
Placa de MS con ranuras de 75 cm x 75 cm x 25 mm de espesor.
tubo de goma flexible de 1 m. longitud para el conector hidráulico en el lugar del tubo de metal.
Especificación:
|
diámetro de la placa de carga
|
300 mm |
| el rango de capacidad de carga del jack |
0-50T |
| el golpe de la manivela |
de una longitud igual o superior a 160 mm |
| longitud medida del puente |
3 milímetros |
| presión nominal manual de la bomba |
60 MPa |
| rango de ensayo de presión |
0 a 25 MPa |
| rango de medición del desplazamiento |
0 a 10 mm |
| una temperatura ambiente |
5 ° C - 45 ° C |
Servicio:
1- Garantizar 1 año de sustitución y devolución.
2, Visitas y estudios en las fábricas, formación técnica
3Apoyo técnico las 24 horas por correo electrónico o teléfono
4, Proporcionar directrices de diseño del programa de construcción de laboratorios
5, Proporcionar diseño de productos y servicio OEM
