Descripción del producto

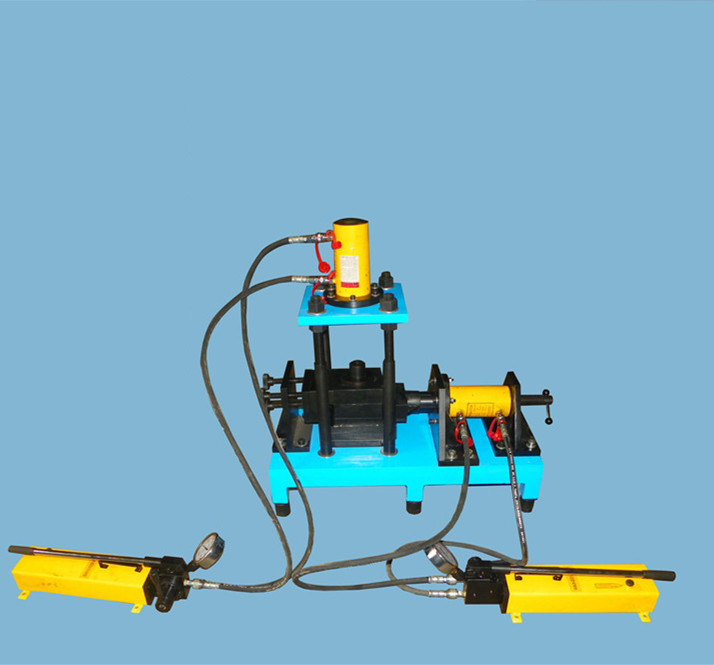

Máquina de ensayo de cizallamiento directo de roca hidráulica manual C062
El instrumento de cizallamiento directo hidráulico de roca es un nuevo tipo de instrumento de ensayo de propiedades mecánicas de roca desarrollado y producido por nuestra empresa. El instrumento es un grupo de especímenes de roca del mismo tipo sometidos a cizallamiento horizontal bajo diferentes cargas normales, y la roca se determina de acuerdo con la expresión de la ley de Coulomb. Parámetros de resistencia al cizallamiento. Es adecuado para la prueba de cizallamiento directo de la superficie estructural de la roca (como la superficie de la junta, la superficie de estratificación, la superficie escamosa, la superficie de fractura, etc.), la propia roca y la superficie cementada de hormigón o mortero y roca.
Este instrumento es adecuado para cortar la roca y los materiales no metálicos en formas regulares cilíndricas y rectangulares para la prueba de resistencia al cizallamiento.
Lectura del medidor
Este tipo utiliza una bomba hidráulica manual para presurizar, los valores de intensidad de carga normal y de cizallamiento del instrumento de la bomba hidráulica leen el valor en MPa y seleccionan el valor en kN a través de la tabla de conversión de calibración. Los desplazamientos normal y de cizallamiento se leen manualmente mediante un indicador de cuadrante. Se compone principalmente de un dispositivo de carga normal, un dispositivo de carga de cizallamiento horizontal, una caja de cizallamiento y accesorios de dispositivo de desplazamiento (opcional).
| Método de carga |
Bomba hidráulica manual |
| Carga máxima de cizallamiento |
300kN±10N |
| Carga vertical máxima |
300kN±10N |
| Carrera del pistón de cizallamiento |
80mm |
| Carrera del pistón vertical |
80mm |
| Adecuado para el tamaño de la muestra |
Este instrumento solo es aplicable a probetas cilíndricas y probetas cúbicas
Diámetro: 100 mm × 100 mm; 50 mm × 50 mm; 25 mm × 25 mm
Longitud lateral: 100 mm × 100 mm; 50 mm × 50 mm; (opcional)
|
| Deformación vertical y de cizallamiento de la probeta |
Indicador de cuadrante del medidor de fuerza magnética 0 ~ 10 mm, precisión 0,001 mm |
| Valor de intensidad |
El valor en Mpa se puede leer directamente a través del medidor hidráulico, y el valor en KN se puede seleccionar a través de la tabla de calibración |
Exhibición de laboratorio
