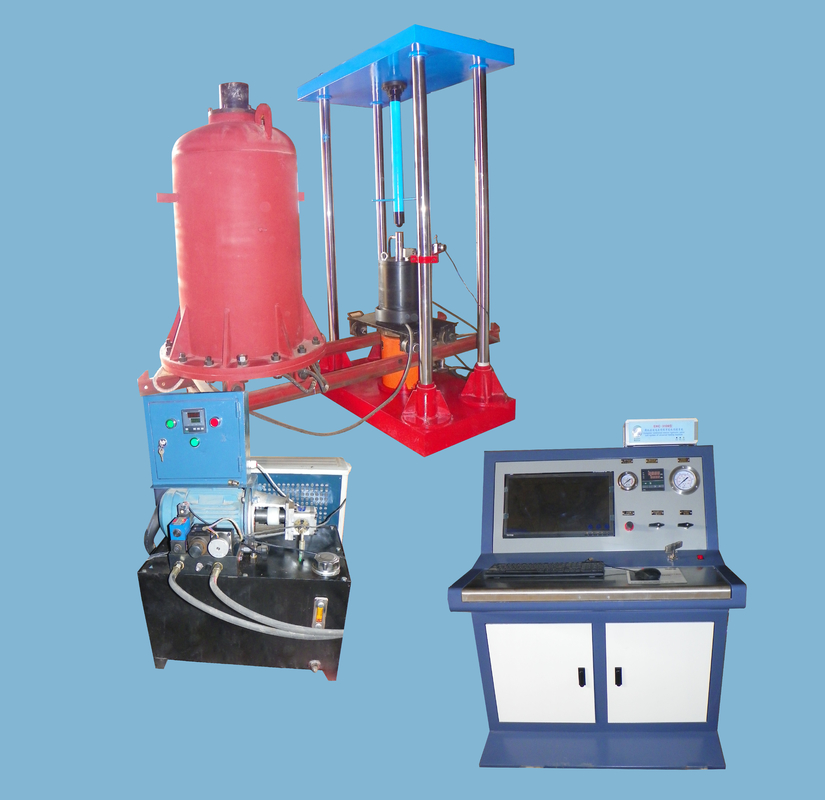

C004 Aparatos triaxiales dinámicos y estáticos de grano grueso controlados por microcomputadoras y servoelectrohidráulicos (dinámicos) de la serie YXZ
I. Uso funcional:
1Se utiliza principalmente para probar las propiedades dinámicas y estáticas de varios materiales, y se puede utilizar para compresión, compresión uniaxial y pruebas de corte triaxial bajo ondas senoidales.
2El ejecutor se coloca en la parte superior, la estructura del equipo es razonable, la rigidez es grande, el ejecutor se coloca en la parte superior, el ejecutor se coloca en la parte superior, el ejecutor se coloca en la parte superior, el ejecutor se coloca en la parte superior y el ejecutor se coloca en la parte superior.el levantamiento y el bloqueo de la viga son operados por botones, que es flexible y conveniente. Adopta tecnología avanzada de control de circuito cerrado de accionamiento de servoactuación electrohidráulica,Sensores de carga dinámica y estática de alta precisión y sensores de desplazamiento LVDT de alta resolución para medir la fuerza y el desplazamiento de la pieza de ensayoEl nuevo concepto de diseño de cámara de presión triaxial puede lograr compresión triaxial, arrastramiento, prueba dinámica triaxial y penetración bajo el estado de tensión triaxial determinado.Control preciso de la presión de confinamiento triaxial, la desviación de la tensión y el gradiente de la cabeza osmótica, y medir con precisión parámetros como la presión de confinamiento, la carga vertical, la deformación vertical de la muestra y la presión del agua porosa.
3El sistema de medición y control totalmente digital realiza un control de circuito cerrado de la fuerza axial, el desplazamiento axial, la deformación y la presión de confinamiento.El software de prueba funciona en el entorno inglés de Windows. La potente función de procesamiento de datos, las condiciones de prueba y los resultados de prueba se guardan, muestran e imprimen automáticamente.Se trata de un sistema de ensayo económico ideal para los institutos de investigación científica., construcción metalúrgica, industria de defensa nacional, universidades, fabricación de maquinaria, transporte y otras industrias.
4La muestra de suelo debe ser de suelo saturado de grano grueso y el ensayo de la resistencia dinámica (o resistencia anti-liquefacción) debe adoptar condiciones de consolidación y vibración sin drenaje.El ensayo de las características de deformación dinámica debe adoptar las condiciones del ensayo de vibración de drenaje de consolidación..
Características de rendimiento:
1. Unidad principal del instrumento: dos o cuatro soportes, base y viga superior forman una estructura de marco cerrada, la rigidez del marco es grande, no hay reacción, y la estabilidad es buena.La superficie exterior de los cuatro pilares está revestida con cromo duroEl actuador servo vertical (cilindro) se coloca en la parte superior y adopta el diseño de pistón de cilindro de doble acción, que es conveniente y flexible para la instalación y el ajuste de muestras.El servo actuador de presión de confinamiento se encuentra debajoLa parte inferior del pistón utiliza aceite hidráulico, y la parte superior utiliza agua sin aire o aceite de silicona.El haz superior adopta cuatro conjuntos de sistemas de sujeción del eje óptico para garantizar la estabilidad del haz superior durante el ensayo.La viga superior es levantada por dos barras hidráulicas para levantarla o bajarla, y la elevación es estable.
2Estación de bombeo hidráulica: adopta tecnología silenciosa, salida de presión estable, pequeña fluctuación, bajo ruido, buen efecto de enfriamiento, alta precisión de filtración, protección automática contra la sobrecarga de presión.temperatura del aceite por encima de la temperatura y bloqueo del filtro.
3Los componentes clave de la unidad de control y detección: el uso de servoválvulas electrohidráulicas avanzadas, sensores de desplazamiento de alta precisión, controladores totalmente digitales y sensores de alta precisión.
4Modo de control: fuerza axial, deformación vertical, presión de confinamiento triaxial, presión de agua porosa, penetración de presión inversa y cambio suave y sin perturbaciones de cualquier modo de control.Obtener un control dinámico y estático de la presión de confinamiento, control dinámico y estático de la carga vertical; control de presión constante de la diferencia de presión del agua de infiltración entre las superficies superior e inferior de la pieza de ensayo.
5. Software de prueba: Es adecuado para operar bajo la plataforma de prueba de Windows.puede controlar el sistema de ensayo para completar varios ensayos de rendimiento mecánico dinámico y estáticoPruebas de permeabilidad y otras pruebas mecánicas.El software es autónomo y se comunica con el sistema de control a alta velocidadAl mismo tiempo que controla el trabajo del sistema de prueba, también completa de forma independiente varias funciones de gestión de pruebas, almacenamiento de datos y otras.
6- Forma de onda de prueba: onda senoidal.
7, función de protección: equipado con bloqueo del circuito de aceite, sobre temperatura, bajo nivel de líquido, sobrecarga del sistema hidráulico, sobrecalentamiento del motor, tiempos de fatiga preestablecidos,Daño de la pieza de ensayo y otras funciones de alarma.
Condiciones de trabajo:
1- Temperatura ambiente: 0-40 ° C.
2- Humedad relativa: ≤ 85%;
3Fuente de alimentación: sistema de tres fases de cinco alambres, 50 Hz, fluctuación de la fuente de alimentación ± 10%;
4. instalado sobre una base sólida, el nivel de la máquina de ensayo: 0,2 ‰; la capacidad de carga de la base del suelo: 3 veces el peso del equipo;
5No hay vibración, no hay medio corrosivo y no hay interferencia fuerte del campo magnético en el laboratorio;
6La sala de ensayo debe estar equipada con una cierta cantidad de aceite hidráulico anti-desgaste 46# y agua de refrigeración circulante y no precipitada.
Parámetros técnicos:
1. Dinámica de carga máxima: 1000 (kN) opcional 500kN; 200kN
2. Estático: 0-2000 (kN) opcional 1000kN; 500kN
3Precisión de medición Rango de fuerza vertical 2000 kN, precisión superior al ± 5% (estática) superior al ± 1,0% (dinámica)
4- Rango de deformación vertical de 300 mm, precisión superior al ± 10% (estático) superior al ± 0,2% (dinámico opcional)
5- Rango de desplazamiento vertical de 300 mm, precisión superior a ± 0,1%, resolución de 0,01 mm
6. Rango de presión de confinamiento 0 ~ 12MPa, precisión superior a ± 1,0%.
7. el rango de presión del agua porosa 0 ~ 12MPa, la precisión es mejor que ± 1,0%.
8. el rango de presión osmótica de la cámara 0 ~ 12MPa, la precisión es mejor que ± 1,0%.
9, el rango de contrapresión 0 ~ 12MPa, la precisión es mejor que ± 1,0% en el rango opcional
10- Rango de caudal 200L, precisión superior a ± 1,0%.
11Prueba dinámica Frecuencia de ensayo (HZ): 0,01-20
12, forma de onda de ensayo: onda senoidal.
13Amplitud de ensayo: 0,3 mm ~ 1,0 mm ajustable
14. Parámetros mecánicos Forma estructural: Cuatro postes verticales (carga grande) Si se seleccionan dos columnas como cargas pequeñas
15- Tirada del pistón del actuador: ± 200 (mm)
16. Espacio entre polos: 1000 × 1000 (mm)
17Espacio vertical máximo: 1500 mm
18Métodos de control: carga vertical, desplazamiento vertical, control de circuito cerrado de la presión de confinamiento, control de presión constante de la presión osmótica y control de flujo de valor fijo.
19. Presión nominal del cilindro de aceite: 200T (2000kN) 1000kN; 500kN; 300kN; 200kN;
20. Amplitud: 0,5 mm
21Método de control: regulación proporcional del voltaje con función de bloqueo de seguridad.
22Rango de ajuste de la presión: 0,5-21 MPa
23. señal de control de entrada: 0,1-0,8A
24Voltado de trabajo: 24 V CC
25Equipado con una válvula de alivio electromagnética normalmente cerrada para garantizar la seguridad del sistema.
26Rango de ajuste de la presión: 0,5-21 MPa
27Función de estabilización de voltaje: el sistema utiliza un acumulador para estabilizar la presión, y la presión no debe fluctuar.
28La presión de carga de nitrógeno del acumulador es de 18 MPa.
29El software de prueba funciona en el entorno inglés de Windows, y el proceso de prueba está completamente controlado por el ordenador.
