Descripción del producto
C143-A Probador de deformación por compresión uniaxial de roca YSZL-A
Resumen general
El probador de deformación por compresión uniaxial de roca es adecuado para medir la resistencia a la compresión de la roca y los valores de deformación axial y radial de las muestras de roca bajo tensión de compresión uniaxial.y calcular el módulo de elasticidad y la relación de Poisson de la roca basado en esto.
El módulo elástico es la relación entre la tensión axial y la deformación axial; la relación de Poisson es la relación entre la deformación radial y la deformación axial en condiciones correspondientes al módulo elástico.
Dibujar toda la curva de proceso de esfuerzo-deformación; puede recopilar, almacenar, procesar, mostrar automáticamente los datos de ensayo y las curvas de ensayo en tiempo real durante el ensayo e imprimir opcionalmente el informe de ensayo.
Características y funciones de rendimiento
1.El probador de compresión uniaxial de roca está compuesto principalmente por compresión de host, unidad de sistema de control automático, unidad de sistema de adquisición de datos de computadora y software especial.
2El probador de compresión uniaxial de roca utiliza un motor de servo/frecuencia para conducir la fuente de aceite, y el cilindro de aceite se mueve hacia arriba y hacia abajo para realizar el proceso de carga de prueba.Este instrumento adopta un avanzado sistema de control de circuito cerrado totalmente digital para el control y la medición, un ordenador para la visualización dinámica del proceso de ensayo y la curva de ensayo, y el procesamiento de datos.y el rendimiento del producto alcanza el nivel avanzado internacional.
3.Función del probador de compresión uniaxial de rocas
(1) La fuerza de desplazamiento constante recoge el desplazamiento y la deformación.
(2) Valor de la fuerza recogida por la carga, deformación, seguimiento de picos medible, valor de la fuerza residual medible
| |
T.ype |
No- ¿ Qué? |
Parámetro |
| 1 |
|
Fuerza máxima de ensayo |
300 kN 1000 kN 2000 kN. |
| Clase de precisión |
1el nivel |
| 2 |
Carga |
Rango de medición de la fuerza de ensayo |
0.4 por ciento ~100% FS(todo el rango) |
| Error de indicación de la fuerza de ensayo |
Dentro del ±0,5% del valor indicado |
| Resolución de la fuerza de ensayo |
La fuerza máxima de ensayo es ±1/300000, todo el proceso no se divide y la resolución de todo el proceso no cambia. |
| 3 |
El desplazamiento
Parámetro
|
Error de indicación del desplazamiento |
Dentro del ±0,2% del valor indicado |
| Resolución de desplazamiento |
0.015 μm |
| 4 |
control
Parámetro
|
Rango de ajuste de la velocidad de control de fuerza |
0.005 ~5% FS/s |
| Precisión del control de la velocidad de control de la fuerza |
Cuando la velocidad sea inferior al 0,05% FS/s, se situará dentro del ±2% del valor establecido, y cuando la velocidad sea superior al 0,05% FS/s, se situará dentro del ±0,5% del valor establecido; |
| fuerza constante |
0.5% ~100% FS |
| Cuando el valor de ajuste sea ≥10%FS, se situará dentro del ±0,5% del valor de ajuste, cuando el valor de ajuste sea <10%FS, se situará dentro del ±1% del valor de ajuste. |
| 5 |
Instalación de ensayo
(Facultativo)
|
Dispositivos de separación de rocas |
25*100mm 50*100mm 100*100mm |
| Accesorios de corte de roca con ángulo variable |
¥50*50mm 50*50mm
¥570*50mm 70*50mm
A 30° 38° 45° 50° 55° 60° 65°
|
| Accesorios de resistencia a la tracción por flexión en roca |
Unidad de tres pivotes:50*50*250 mm |
| |
|
| 6 |
Anfitrión
Parámetro
|
Las dimensiones |
910 × 400 × 1200 mm |
| Tirada máxima del pistón del cilindro |
50 mm |
| Distancia máxima entre la placa de presión superior e inferior |
320 mm |
| suministro de energía |
con una frecuencia de encendido superior o igual a 80 Hz,± 10% |
| Peso del huésped |
900 kilos |
| 7 |
Prueba de compresión
Parámetro
|
Muestras cuadradas y cilíndricas |
F100 × 100 mm |
| Para las máquinas de la categoría M3 |
| Para las máquinas de la categoría M3 |
| 8 |

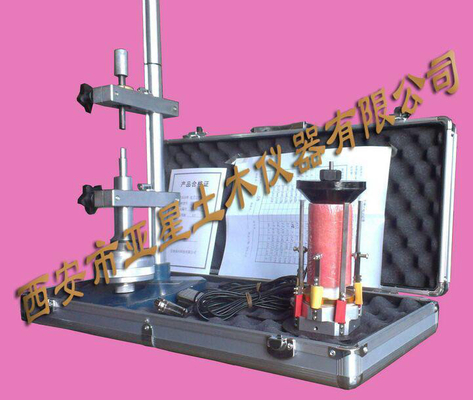

Sensor de desplazamiento radial:Rango 0-4 mm Precisión 0,001 mm |
| 9 |
Sensor de desplazamiento longitudinal:Rango 0-4 mm Precisión 0,001 mm |
