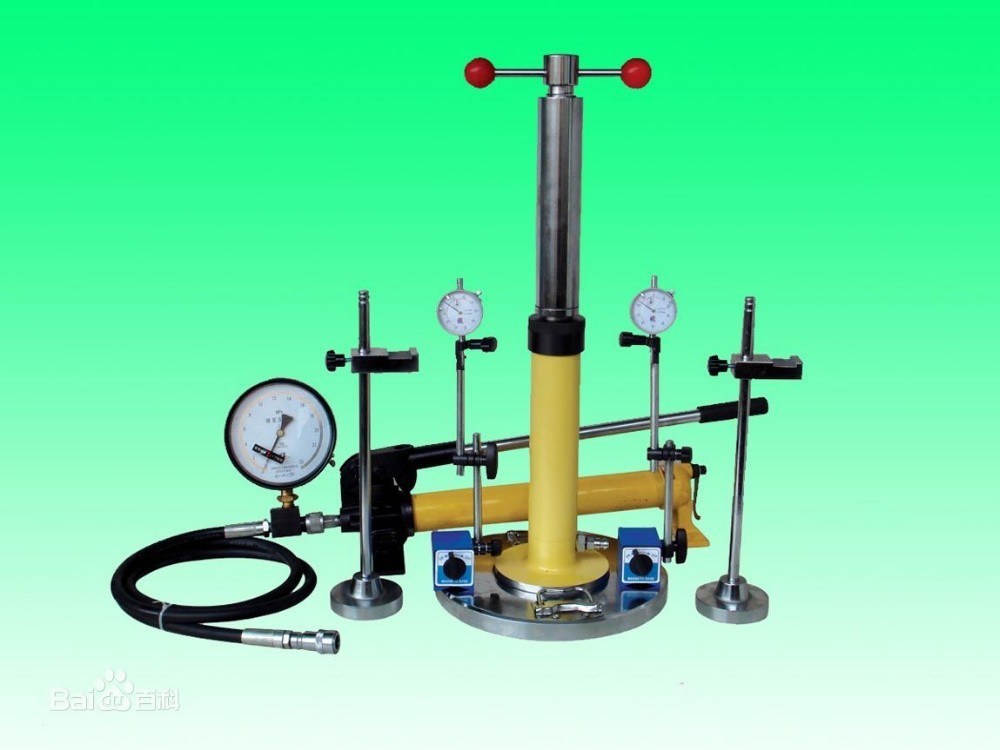

E37 K30 Aparato de ensayo de carga para la máquina de ensayo de suelo
Uso: para estimar la capacidad de carga de los cimientos poco profundos in situ y para el diseño de pavimentos flexibles; también se utiliza para ensayos de carga del suelo y de los componentes flexibles del pavimento
Estándar:
Las especificaciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo.9
Especificaciones:
Cable hidráulico con unidad de bombeo fija: 0-500 kN. x 0,5 kN.
Medidor de presión y tubo de metal flexible de 5 m de largo - 1 No.
Disposición especial de bolas y tomas entre el conector y la placa de rodamiento
Varilla de extensión de 12 mm de diámetro x 25 cm de largo
Base magnética con hilo femenino en la parte superior para sujetar la barra de extensión.
Placa de extremo superior, 50 mm, dia con hilo masculino para el montaje en las barras de extensión y el posicionamiento del émbolo del medidor de dia.
Columna de 15 cm de diámetro x 25 cm de largo con bridas completas con cuatro pernos y tuercas
Columna de 15 cm x 50 cm de largo con bridas completas con cuatro pernos y tuercas.
Soporte de puente de construcción angular de acero soldado, 5 m, envergadura y soportes de aproximadamente 30 cm de altura, equipado con dos abrazaderas de liberación rápida, soporte de dial
M.S. (acero blando) Placa de 60 cm x 60 cm cuadrados x 25 mm de espesor
Plano M.S. Placa 45cm x 45cm. cuadrado x 25mm de espesor
Plano M.S. Placa de 30cm x 30cm cuadrados x 25mm de espesor
Dial Gauge 0,01 mm x 25 mm
