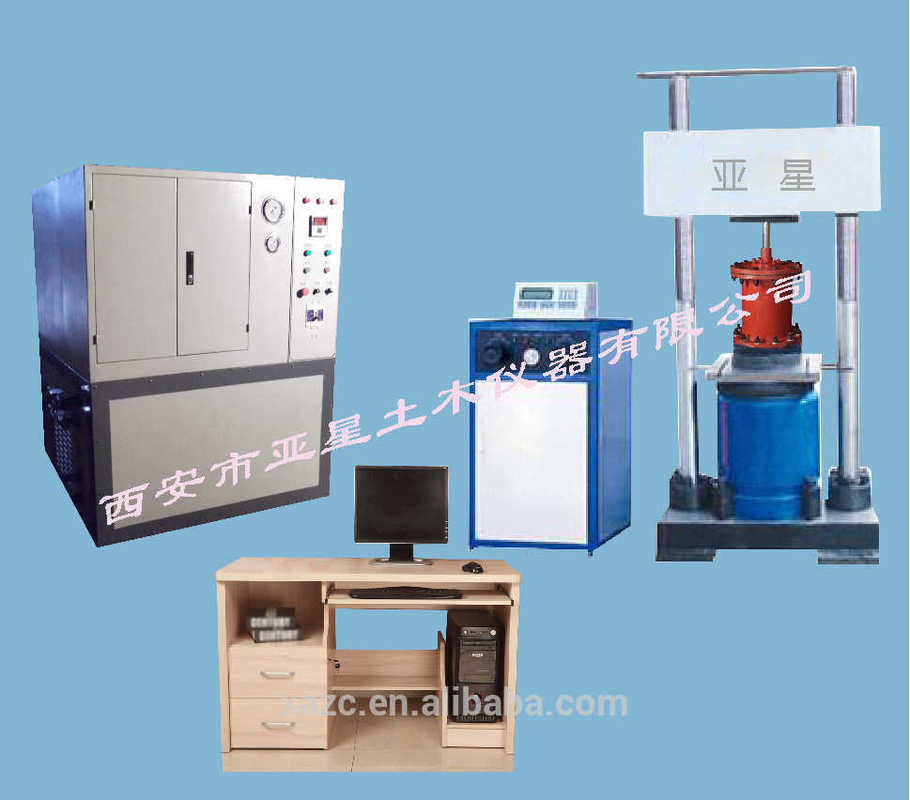

C049 - Equipo de ensayo triaxial de roca
Esta máquina es adecuada para probar los parámetros de resistencia al corte de la compresión de rocas (fuerza de cohesión, ángulo de fricción interna),módulo dela elasticidadEl pescado.proporción.
Proceso experimental: primero, cubrir la preparación de la muestra de roca conanti-petróleoemulsiónconjuntos yponerlo en la celda triaxial,hacer la muestra de roca de presión y centrar el tee, y luego pone triaxialla célula en la máquina de prueba de presión, dejar que la célula de presión y la placa de presión centrándose, iniciar la máquinapara reconocer la sincronización de la presión lateral con una velocidad de carga de 0,05 mm(presión de confinamiento)y presión axial, prefijando el valor de la presión lateral y manteniendo la presión de confinamiento lateral constante, luego ajustar la velocidad de carga y la carga axial de 0,5 MPa a 6 MPa hasta que el espécimen se dañe,registrar el proceso de ensayo de los valores de carga axial y de deformación.
Los componentes principales: la carga de compresión axial (hidráulica) la célula triaxial (resistencia a la alta presión 90 mpa),ensayo de presión (dispositivo de carga de presión de confinamiento) instrumento de control por ordenador y sistema de análisis
Parámetros técnicos
1,Dispositivo de carga por compresión axial (aceite hidráulico): 1500 KN 2000 KN 3000 KN (tres tipos de especificaciones y precisión ±12N)
2,La celda triaxial incluye un cuerpo de acero y dos tapas de acero, cuando se hace un experimento, las dos tapas de extremo que con la muestra incluyen las dosDe estilo propiolas articulaciones, uno utilizado para conectar la presión de confinamiento lateral y el sistema de control hidráulico, es decir, ajustable, otro está conectado al sistema de control hidráulico, y luego el ensayo
3, tamaño de muestra: 25 mm x 50 mm ¢
¢ 50 mm x 100 mm
¢50 mm x 100 mm
¢ 39.1 × 80 mm(Opcional)
¢ 39,1 x 80 mm (El tamaño es opcional)
4, presión de confinamiento lateral carga máxima de 80 MPa, controlada por un servosistema automático
5, contrapresión, (presión de los poros) infiltración: máximo 16 Mpa, controlado por el servosistema automático
6, Deformación por compresión axial (de espalda) 0-12 mm ± 0,001 mm
7, Deformación lateral: 0-15 mm ± 0,001 mm
8,Relación de Poisson, deformación axial y deformación lateral ±0,001 mm
9,Voltado: 380 V Potencia: 3 KW
10,De acuerdo con el software de adquisición y análisis automático analizar la roca datos de prueba triaxial en tiempo real de recogida durante el proceso para evaluar
