Descripción del Producto

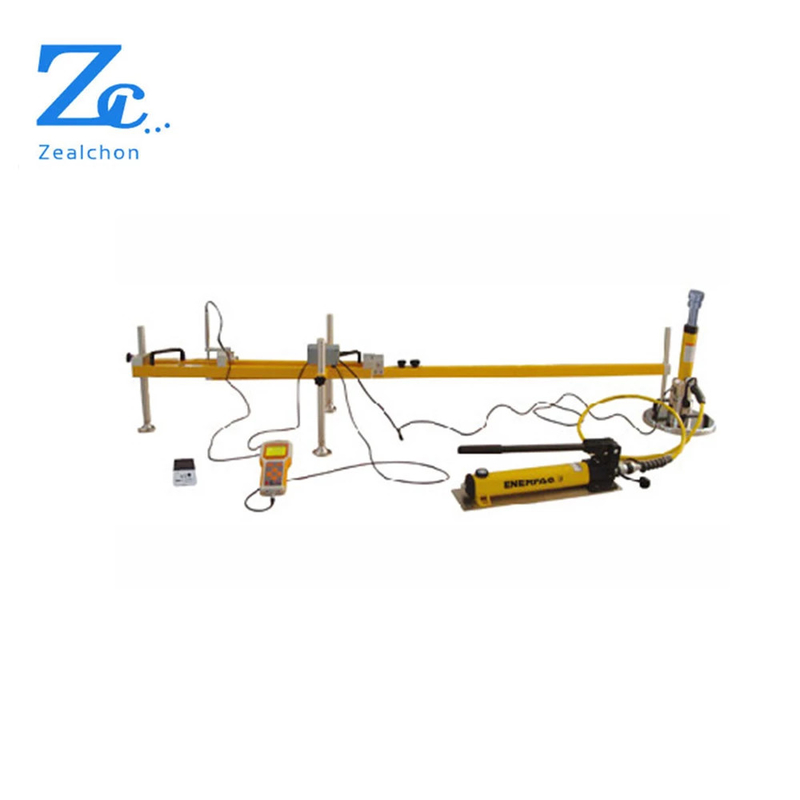

Probador de módulo de deformación estática EV2, probador de carga de placa estática
Descripción
El probador de módulo de deformación estática (Ev2) se utiliza para medir el valor de sedimentación del lecho de la carretera bajo carga estática, evaluando así la capacidad de carga y la deformación del lecho de la carretera, es adecuado para su uso en ferrocarriles, carreteras y aeropuertos. Es un instrumento de prueba de pavimentos muy importante.
Características
Sensores y componentes importados garantizan una alta precisión de medición
Pantalla LCD con retroiluminación para una alta visibilidad
Cálculo automático de los valores Ev1, Ev2 y Ev2/Ev1, y visualización de la curva
Programa de prueba K30 incorporado, prueba rápida del coeficiente de subrasante
Máquina principal portátil equipada con microimpresora Bluetooth,
Interfaz de datos USB fácil para la conexión con la computadora
Especificaciones Técnicas
| Aplicación |
Tipo de suelo |
La mezcla de suelo y agregados de suelo con un tamaño no superior a 1/4 del diámetro de la placa. |
| Rango de presión |
10MPa-225MPa |
| Profundidad efectiva |
Condición normal 500mm |
| Dispositivo de medición |
Placa de apoyo |
Diámetro |
300mm |
| Espesor |
25mm |
| Peso |
17.5kg |
| Dispositivo de carga |
Bomba hidráulica |
100KN |
| Tubo de alta presión |
2m |
| Varilla extensible del cilindro de aceite |
1*40mm, 1*90mm, 1*120mm, 1*160mm, 2*60mm |
| Dispositivo de medición de sedimentación |
Estructura |
Marco de tres puntos, brazo de palanca flexible y giratorio, base ajustable |
| Dimensión |
2320mm |
| Peso neto |
12.5kg |
| Medidor de sedimentación eléctrico |
Peso neto |
0.8kg |
| Tamaño total |
100*205*40mm |
| Tamaño de la pantalla |
3 pulgadas |
| Cantidad de almacenamiento |
400 grupos de curvas de prueba |
| Fuente de alimentación |
Batería de litio, 18 horas de tiempo de trabajo continuo |
| Transductor |
Transductor de presión |
100KN, |
| Transductor de desplazamiento |
25mm, 0.01mm |
| Impresora |
Impresora Bluetooth inalámbrica |
| Ambiente de trabajo |
Ambiente de trabajo |
-10 ~ +40 |
| Humedad |
<85%RH |
| Caja de la máquina principal |
Material |
Plástico de ingeniería |
| Peso neto |
7kg |
| Dimensión total |
470 360 |
| Caja de embalaje externa |
Caja 1 |
Material |
Aleación de aluminio |
| Peso |
72kg |
| Dimensión total |
1410 |
| Caja 2 |
Material |
Aleación de aluminio |
| Peso |
32kg |
| Dimensión total |
1270 |
