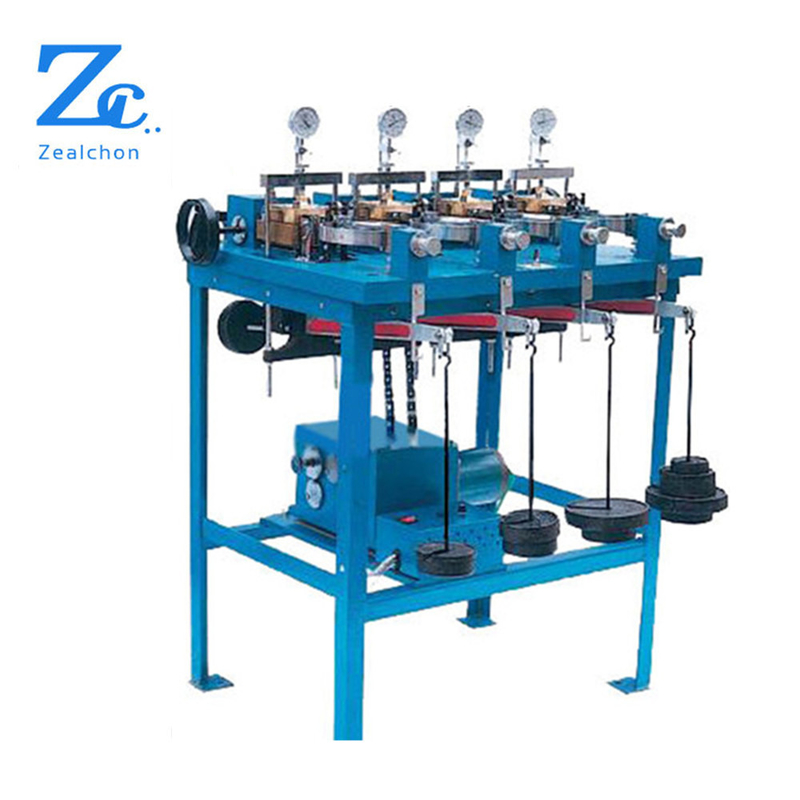

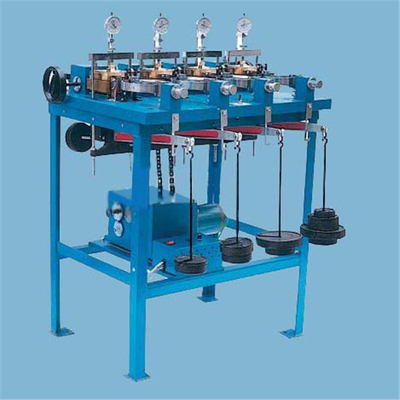

C010 Máquina de ensayo de corte directo de tetragenos eléctricos inteligentes
Se utiliza para determinarLa resistencia al corte del suelo, que incluye la transmisión eléctrica y la transmisión manual, se obtiene bajo diferentes presiones verticales.Según la ley de Coulomb, podemos determinar la resistencia al corte y los parámetros de deformación del suelo, el ángulo de fricción interna y la fuerza de cohesión.
| Parámetros |
Detalles |
| motorizado |
velocidad de corte de 0,8 mm,0.06,0Se aplican las siguientes medidas: |
| La superficie de la muestra |
30cm2 altura 2cm |
| relación de la palanca |
1:20 |
| carga vertical |
Farmar presionó 50,100,200,300,400 kPa |
| carga máxima de cizallamiento |
1.2kN |
| deformación vertical |
Indicador del dial de 0-10 mm opcional |
| tensión |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| tamaño |
980*580*980 mm |
La velocidad de recarga de la unidad de recarga de la unidad de recarga de la unidad de recarga de la unidad de recarga de la unidad de recarga de la unidad de recarga.

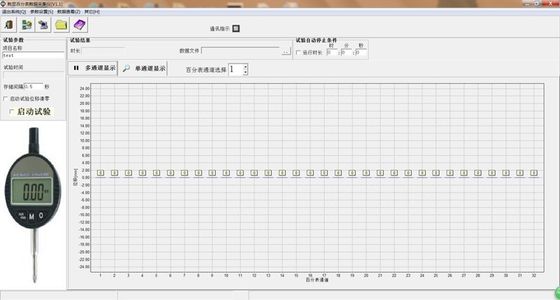

Display digital y otros instrumentos de corte directo controlados por deformación utilizan tecnología digital electrónica para transmitir datos,y el software del sistema de procesamiento y adquisición de datos de pruebas geotécnicas recopila automáticamenteEn comparación con los instrumentos anteriores, ahorra la molestia de leer los datos manualmente y mejora la eficiencia del trabajo.
El instrumento de cizallamiento directo, controlado por una pantalla digital de igual deformación, se utiliza para determinar la resistencia al cizallamiento del suelo.se utiliza una muestra para aplicar una fuerza de cizallamiento a la cizallamiento bajo diferentes presiones verticales, y se obtiene la tensión de cizallamiento en el fallo, y la resistencia se determina de acuerdo con la ley de Coulomb.
El instrumento de cizallamiento directo de control de deformación igual con pantalla digital puede ser adecuado para pruebas de cizallamiento lento, rápido y repetido del suelo.
Características del instrumento
1El sistema especial de procesamiento y recogida de datos de ensayo geotécnico recopila, registra y almacena automáticamente los datos del desplazamiento vertical y el valor de fuerza del instrumento durante el proceso de ensayo.
2El proceso de prueba ahorra mano de obra y tiempo y mejora la eficiencia de la prueba.
3La relación de apalancamiento se amplía, lo que reduce el peso del peso y la intensidad de trabajo.
4- Estructura compacta, rendimiento fiable y estable, fácil de usar.
5. El instrumento ha añadido la función de límite hacia atrás de la caja de corte, que hace que la caja de corte se detenga automáticamente después de que se mueva de nuevo a la posición especificada,que mejora la función de protección.
6La pantalla LCD muestra la velocidad de corte y la deformación de corte.
7Tiene la función de cortar a mano, lo que no puede afectar al ensayo en caso de fallo de energía.
3Parámetros técnicos principales
1Área de la muestra de suelo: 3 cm2 (diámetro 6,18 cm, altura 2 cm)
2El ratio de apalancamiento: 1:20
3Clasificación de la carga vertical: 50, 100, 200, 300, 400 kPa
4Indicador de marcado digital: 0-10 mm
5Carga de cizallamiento horizontal máxima: 1,2KN
6- velocidad de corte: 2,4 mm/min, 1,2 mm/min, 0,8 mm/min, 0,4 mm/min, inferior a 0,02 mm/min; 5 velocidades también se pueden ajustar arbitrariamente.
7. Cada rotación de la rueda de mano: 0,2 mm
8Fuente de alimentación: 220V±10%, frecuencia: 50HZ±2HZ; potencia: 350w
9Entorno de trabajo: la temperatura es de 20 ± 5 °C, la humedad relativa es del 80% de la HRC y el ambiente está libre de fuerte magnetismo y vibración.
10Dimensiones del aparato: longitud 845*ancho 430*altura 1118mm
