Descripción del producto

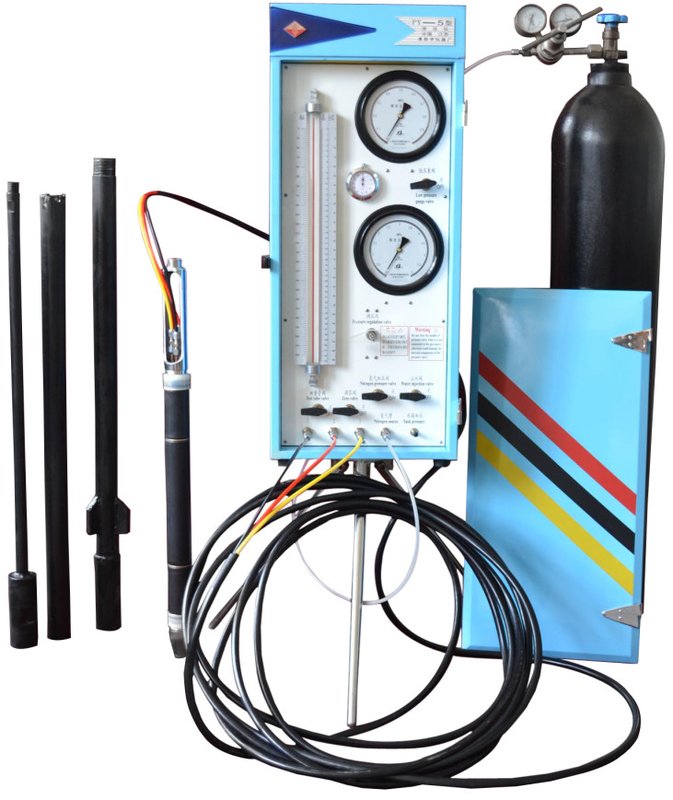

C148 Ingeniería civil Suelo In situ Menard Medidor de presión de campo 2.5MPa 4MPa 5.5MPa
Descripción del ensayo:
El ensayo del presurímetro es un método de ensayo in situ utilizado para obtener una medición rápida de la relación esfuerzo-deformación in situ del suelo.el ensayo del medidor de presión se realiza aplicando presión a las paredes laterales de un pozo y observando la deformación correspondiente.
Para las lecturas de ensayo (variación del volumen basada en la presión controlada), se puede obtener una curva de esfuerzo-deformación, en el caso de deformación del plano, que da:
- el módulo del Menard.
- la presión de arrastramiento
- el límite de presión de Menard
| Punto de trabajo |
Parámetro |
Modelo |
| PY-3 |
PY-4 |
PY-5 |
| 1 |
El medidor |
Es el día de Nade No Animal. |
Ø50 mm |
| Dia. con escudo metálico |
ø55 mm |
|
Medida
longitud de la cámara
|
250 mm |
|
El medidor
longitud
|
800 mm |
| 2 |
Medición
Precisión
|
Min. lectura de
medidor de presión
|
0.005Mpa |
|
Medidor de volumen
rango efectivo
|
Cuatrocientos milímetros |
|
Encuentro
el error
|
≤ ± 1% |
| Las mediciones |
Medición eléctrica y visuales |
| 3 |
Las demás |
Max.Presión |
2.5Mpa |
4.0Mpa |
5.5Mpa |
| Tamaño |
830 × 360 × 220 mm |
| Peso |
28 kg de peso |
| Rango de acción |
Arcillas, sedimentos y
otras formaciones
|
Arcillas duras, limo, arena
y otras formaciones
|
Arcillas, limo, arena, roca contaminada.
estratos de rocas blandas
|
