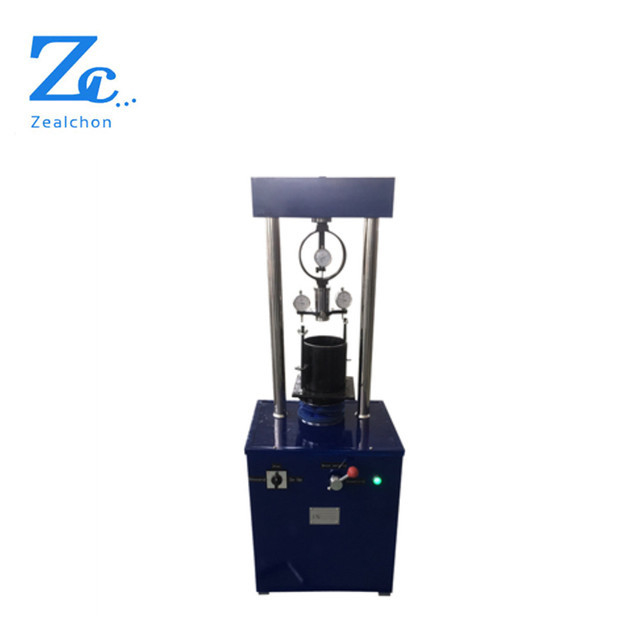

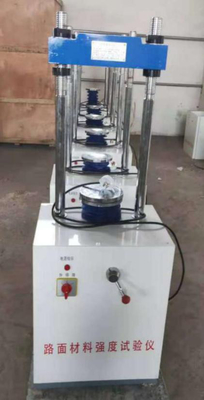

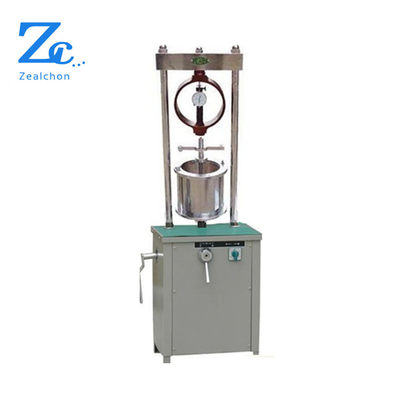

B12 Probador de la relación de soporte del suelo CBR YXPY
Aparato de ensayo de relación de rodamientos de laboratorio de California Es diseñado específicamente por nuestros profesionales para cumplir con los diversos requisitos de los clientes.Este aparato preciso y eficiente está montado en la parte inferior de un marco móvil o en una viga de acero laminado en voladizo desde la parte posterior del camión.Estos pueden adquirirse en diferentes tipos de modelos.
Características:
Utilizado en proyectos de construcción de carreteras
Medición exacta
Desempeño eficiente
EKE 12001:
Jack de carga con soporte en U, capacidad de 50kN (5.000 kgf) de elevación de 50 mm. Esto está especialmente diseñado para su uso con el aparato de prueba CBR de campo. Consiste en un operado a mano. velocidad única 1.25mm / min,con una longitud de más de 20 mm,Se proporciona un adaptador hexagonal para fijar un anillo de prueba.que pasa a través del soporte en U está atornillado a un anillo de prueba (proporcionado a un costo adicional) que protege el anillo de prueba cuando la carga es excéntrica.
EKE 12002:
Cabeza giratoria, para el gancho de carga, mango desmontable de alrededor de 150 mm de radio.
EKE 12003:
Pistón de penetración, de 102 mm de diámetro roscado en el extremo superior, para conectarse a las diferentes longitudes de las mangas de extensión, a través de un conector.Fabricados de metal (material no oxidante) de sección circular de diámetro 49.63 + 0,13 mm. La velocidad de penetración es de 1,27 mm/min
EKE 12004:
El molde CBR, molde de acero zincado de forma cilíndrica con diámetro interno de 150 mm y altura de 175 mm, se suministra con un cuello de extensión de 51 mm de altura y una placa base perforada (1,6 mm de diámetro).agujero) que se puede montar en ambos extremos del moldeCada conjunto consta de 6 moldes.
EKE 12005:
Los asientos de bolas se utilizan para ensayos sobre terreno ondulado para garantizar que el jack, el anillo de medición de carga y el pistón de penetración sean verdaderamente verticales.
EKE 12006:
Ensamblaje de barra de dato, compuesto por dos soportes de trípode y una barra de dato de 1 m de largo.
EKE 12007:
Conjunto de conectores, consta de ocho conectores para acoplar el pistón de penetración y el conjunto de anillos de prueba, ya sea directamente a través de piezas de extensión.
EKE 12008:
con un diámetro de diámetro superior o igual a 50 mm
EKE 12009:
Peso de recarga anular, (metálico y galvanizado) 2.5 kg, 147 mm de diámetro con ranura de diámetro de 53 cm. Cada conjunto consta de 6 pesos de recarga anular.
EKE 12010:
Peso de metal, (metálico y galvanizado) 2,5 kg, 147 mm de diámetro con 53 cm de diámetro de orificio central.
EKE 12011:
Cuadro de conversión, conector mecánico para laboratorio CBR prueba de un marco de capacidad 45 kN de dos columnas de construcción con una viga aérea son suministro completo con barra estabilizadora.
EKE 12012:
Aparato de medición de expansión, placa de hinchazón de 149,2 mm de diámetro y perforado con agujeros de 1,6 mm de diámetro..de placas de hinchazón y 2 números cada uno de trípodes y indicadores.
EKE 12013:
Disco espaciador, Disco espaciador galvanizado circular de 152 mm de diámetro y 61,5 mm de altura.
EKE 12014:
Peso de metal, 10 kg, de 215 mm a 250 mm de diámetro con ranura de 53 mm de diámetro 2 No
Especificación:
| Parámetros |
Detalles |
| tensión de alimentación |
Las demás:~125 W |
| Carga máxima |
30KN 50KN (opcional) |
| velocidad en aumento |
1 mm/min |
| diámetro de la varilla de inyección |
50 mm por 100 mm |
| Tamaño del espécimen |
152 mm × 170 mm |
Servicio:
1- Garantizar 1 año de sustitución y devolución.
2, Visitas y estudios en las fábricas, formación técnica
3Apoyo técnico las 24 horas por correo electrónico o teléfono
4, Proporcionar directrices de diseño del programa de construcción de laboratorios
5, Proporcionar diseño de productos y servicio OEM
