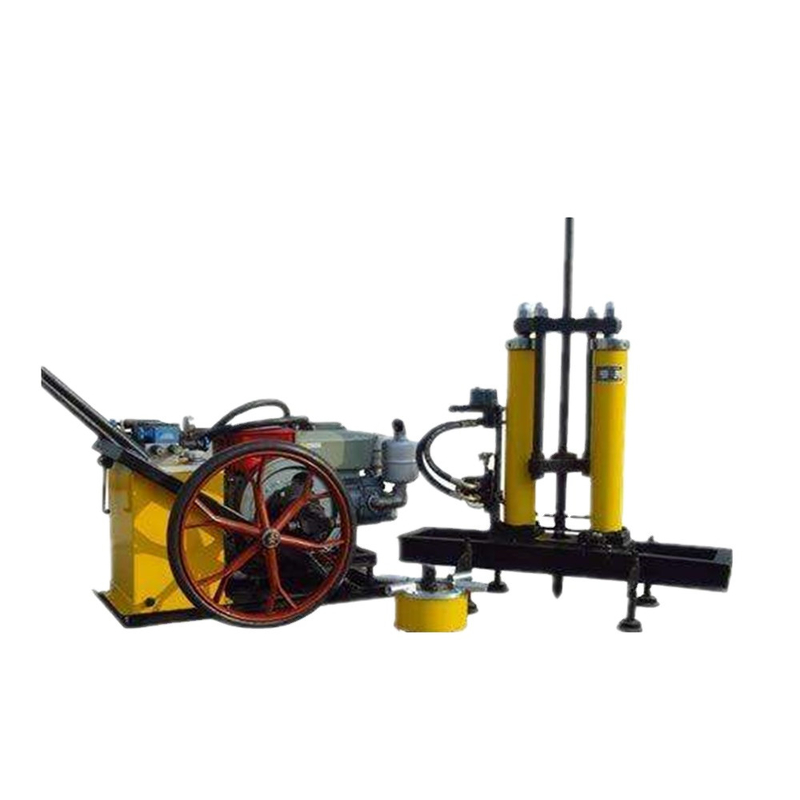

Penetrómetro de cono estático hidráulico portátil para máquinas de ensayo de cpt del suelo
Aplicación:
Se utiliza para la construcción, la conservación del agua, la electricidad, el transporte, la construcción de puertos y el diseño de universidades terrestres y las herramientas de prueba de suelo de investigación científica in situ.
Este instrumento de sonido estático automático de cilindro es para construcción, conservación de agua, electricidad, transporte,Construcción de puertos y diseño de universidades y investigación científica en el sitioLa máquina mediante actuadores hidráulicos, sonda de medición eléctrica uniformemente presionada en el suelo,de modo que la capa de registro de la tierra bajo su profundidad de la sonda de la resistencia de penetración por el instrumentoPara la topografía de ingeniería, las líneas de exploración, las montañas, los campos en terrazas, los pantanos tienen reconocimiento.
La máquina tiene una pequeña, compacta, alta potencia, transmisión estable, operación simple.
1.Estructura: a granel, tipo de arrastre en cadena, combinación de remolques, cuatro autopropulsados, autopropulsados con rieles.
2.Forma de trabajo: penetrómetro automático intermitente o tirón.
3.formas de palanca de bloqueo: de alta presión, barra de cartón.
Esta máquina estática de sondeo, ingeniería de inspección geológica, prueba in situ de un dispositivo especial.el siguiente ancla windlass y instituciones sólidas, sondas, sondas e instrumentos de registro y otros componentes. Transmisión hidráulica, componentes hidráulicos para la conexión de la placa. Pequeño tamaño, baja fuga externa, baja tasa de falla, etc.La penetración adopta una estructura de doble cilindroy un circuito diferencial, la carga aumenta y la eficacia diferencial del aceite puede mejorar enormemente la carga ligera tirando.con el uso de sujeción kava con sujeción confiable, características de funcionamiento flexibles del motor, caja de distribución centralizada de control eléctrico montada en la estación de bombeo en la seguridad general y la fiabilidad, con una conmutación,indicador de potencia y sobrecarga, protección de cortocircuito y otras funciones, la máquina de acuerdo con las necesidades del usuario, viene con energía diesel a ninguna potencia para los sitios de construcción.monómero ligero, y con un carrito especial para un sitio de construcción corto manejo, transporte flexible, instalación en el sitio simple y conveniente.
Especificación:
1Fuerza de penetración nominal (KN): 50
2Fuerza de tracción (KN): 60
3Velocidad de penetración (m/min): 1.2
4Velocidad de elevación (m/min): 3-4
5- Combinación de potencia: 185 motores diesel de un solo cilindro
6Diámetro de la sonda mm: 28
7- Conicidad de la sonda: 60.
8Área de la sonda: 10 cm2
9- longitud del anclaje de tierra: 1,2 m
10Diámetro de la pieza de anclaje: 180 mm
11Forma de penetración: sujeción y prensado automáticos
12Forma de elevación: sujeción y tirada automáticas

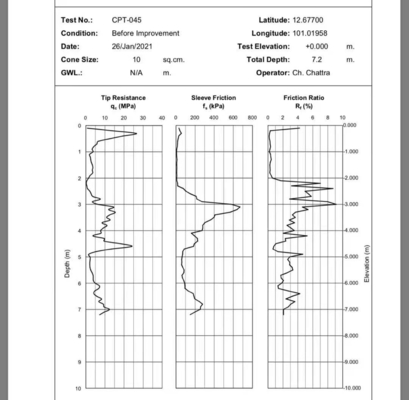

13Método de recogida de datos: recogida por ordenador de detección estática, almacenamiento automático de datos
14: Peso: 420 kg (conjunto completo)
|
El motor
|
motor diesel de un solo cilindro 180 de cuatro tiempos de refrigeración por agua horizontal
|
|
Potencia nominal - velocidad
|
5.67KW-2600r / min
|
|
Dispositivo de cilindro hidráulico CPT
|
fuerza de penetración nominal de 50KN
|
|
Fuerza de tracción nominal
|
70KN
|
|
Infarto cerebral
|
570 mm
|
|
Peso
|
180 kg de peso
|
|
Formulario de anclaje en tierra
|
de una sola hoja o de varias hojas
|
|
Ambiente de trabajo máximo Temperatura admisible:
|
45 ° C
|
|
Proba de apoyo
|
10 cm2
|
|
Instrumentos de medición
|
recogida estática de datos o recogida automática de marcas europeas y americanas
|
