C020 Prueba de consolidación del edómetro de carga frontal triple
Aplicación:
Este producto se utiliza para el ensayo de compresión del suelo. Puede probar la relación entre deformación y tensión del suelo o relación de vacío y tensión o deformación y tiempo.Puede calcular el suelo Unidad de asentamiento, el coeficiente de compresión, el índice de retroceso, el módulo de compresión, el coeficiente de consolidación, etc.
Proyecto de medición depende de la necesidad del proyecto. puede hacer prueba de baja presión, y puede hacer prueba de presión media, más puede hacer prueba de alta presión
Esta máquina se compone principalmente de recipientes de compresión y equipos presurizados, peso, etc. En la forma triple.Los puntos de tensión utilizan una estructura de rodamiento
Especificación:
| Parámetros |
Detalles |
| La superficie de la muestra |
30 cm2 /50 cm2 |
| relación de la palanca |
241 30 cm2 20 20 50 cm2 |
| Formulario de carga |
peso |
| presión máxima |
4 000 kPa (30 cm2) 11 carga 2000 kPa (50 cm2) 10 carga |
| rango de presión |
12.5kpa~4000kpa |
| Las dimensiones |
estructura de acero L820mm*W820mm*H1240mm |
Instrumento de consolidación triple de alta presión para la recogida automática de suelo
Resumen general

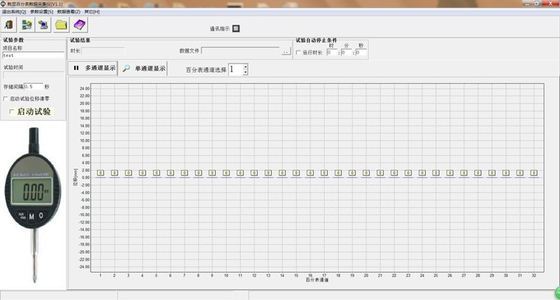

Utilizando tecnología electrónica digital para transmitir datos, el software del sistema de procesamiento y adquisición de datos de ensayo geotécnico recopila, registra y almacena automáticamente los datos de ensayo en tiempo real.Comparado con los instrumentos anteriores, ahorra la molestia de leer los datos manualmente y mejora la eficiencia del trabajo.
The purpose of this experiment is to determine the deformation and the relationship between the pressure or the void ratio and the pressure and the relationship between the deformation and time of the sample under the confinement and axial drainage conditions, y para calcular el coeficiente e índice de compresión del suelo, el índice de rebote, el módulo de compresión, el coeficiente de consolidación y la presión de consolidación inicial del suelo intacto, etc.,los elementos de medición dependen de las necesidades del proyecto.

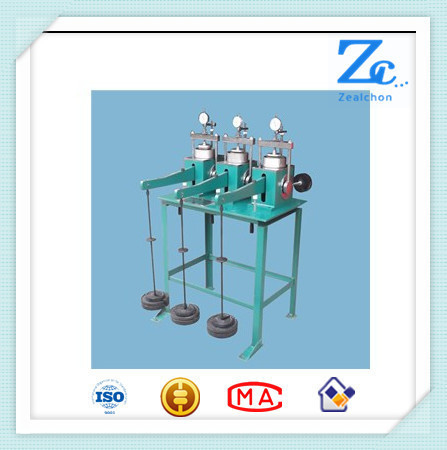

Esta máquina está compuesta principalmente de un recipiente de compresión, equipo de presurización, pesas, etc. Adopta una forma triple y puede realizar tres series de ensayos al mismo tiempo,y el punto de fuerza adopta una estructura de soporte.
Características del instrumento
1El sistema especial de recogida automática de datos de ensayo geotécnico recopila, registra y almacena automáticamente los datos de desplazamiento vertical y valor de fuerza del instrumento durante el proceso de ensayo.
2El proceso de ensayo ahorra mano de obra y tiempo, y mejora la eficiencia de los ensayos
3La relación de apalancamiento se amplía, reduciendo el peso y la intensidad de trabajo
4- Estructura compacta, rendimiento fiable y estable, fácil de usar
Parámetro técnico:
1Área de muestra: 30 cm2 y 50 cm2
2Relación de apalancamiento: 24:1 30 cm2; 20:1 50 cm2
3Forma de carga: peso
5. Alta presión: carga de nivel 11 de 4000kpa (30 cm2); carga de nivel 10 de 2000kpa (50 cm2)
6- Rango de presión: 12,5 kPa a 4000 kPa
7Forma del instrumento: estructura de acero
8.Duración 820 mm*ancho 820 mm*altura 1240 mm
9Deformación vertical: 0 ~ 12,7 mm, precisión 0,01 mm
