Descripción del producto

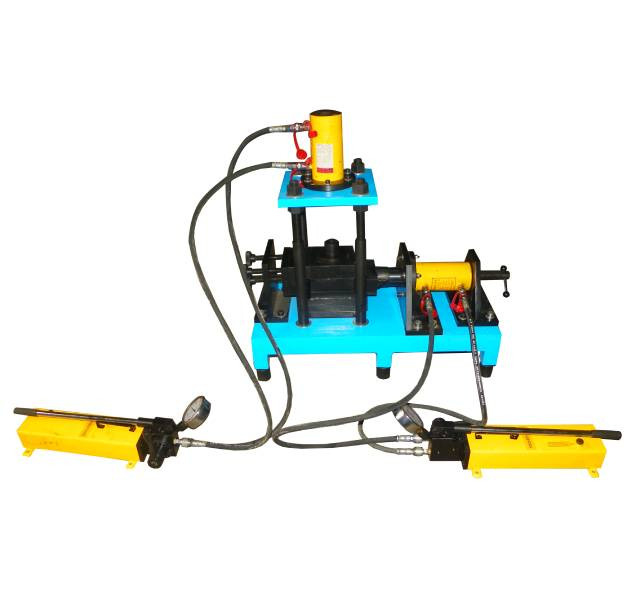

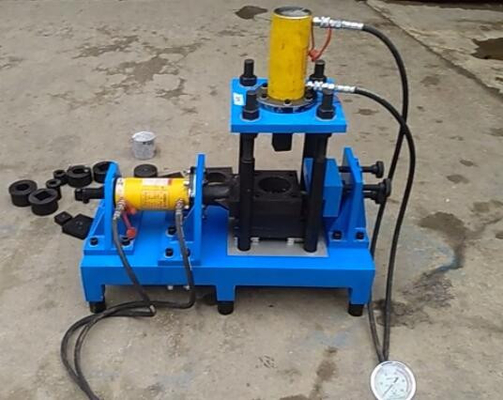

Aparato de caja de corte directo hidráulico manual para roca C062
El instrumento de corte directo hidráulico para roca es un nuevo tipo de instrumento de prueba de propiedades mecánicas de la roca desarrollado y producido por nuestra empresa. El instrumento somete a un grupo de especímenes de roca del mismo tipo a corte horizontal bajo diferentes cargas normales, y la roca se determina de acuerdo con la expresión de la ley de Coulomb. Parámetros de resistencia al corte. Es adecuado para la prueba de corte directo de la superficie estructural de la roca (como la superficie de la junta, la superficie de estratificación, la superficie escamosa, la superficie de fractura, etc.), la propia roca y la superficie cementada de hormigón o mortero y roca.
Este instrumento es adecuado para cortar la roca y los materiales no metálicos en formas regulares cilíndricas y rectangulares para la prueba de resistencia al corte.
Lectura del medidor

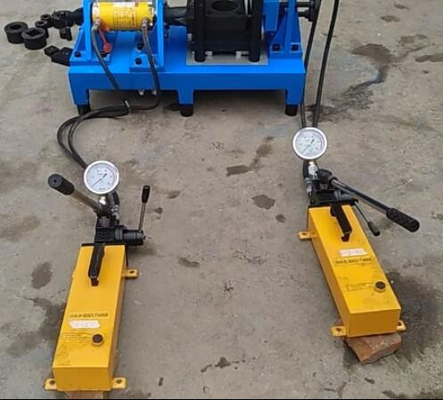

Este tipo utiliza una bomba hidráulica manual para presurizar, los valores de intensidad de carga normal y de corte del instrumento de la bomba hidráulica leen el valor en MPa, y seleccione el valor en kN a través de la tabla de conversión de calibración. Los desplazamientos normal y de corte se leen manualmente mediante un indicador de cuadrante. Se compone principalmente de un dispositivo de carga normal, un dispositivo de carga de corte horizontal, una caja de corte y accesorios de dispositivo de desplazamiento (opcional).
| Método de carga |
Bomba hidráulica manual |
| Carga máxima de corte |
300kN±10N |
| Carga vertical máxima |
300kN±10N |
| Carrera del pistón de corte |
80 mm |
| Carrera del pistón vertical |
80 mm |
| Adecuado para el tamaño de la muestra |
Este instrumento solo es aplicable a probetas cilíndricas y probetas cúbicas
Diámetro: 100 mm × 100 mm; 50 mm × 50 mm; 25 mm × 25 mm
Longitud lateral: 100 mm × 100 mm; 50 mm × 50 mm; (opcional)
|
| Deformación vertical y de corte de la probeta |
Indicador de cuadrante de calibre de fuerza magnética 0 ~ 10 mm, precisión 0,001 mm |
| Valor de intensidad |
El valor en Mpa se puede leer directamente a través del medidor hidráulico, y el valor en KN se puede seleccionar a través de la tabla de calibración |
Exhibición de laboratorio
