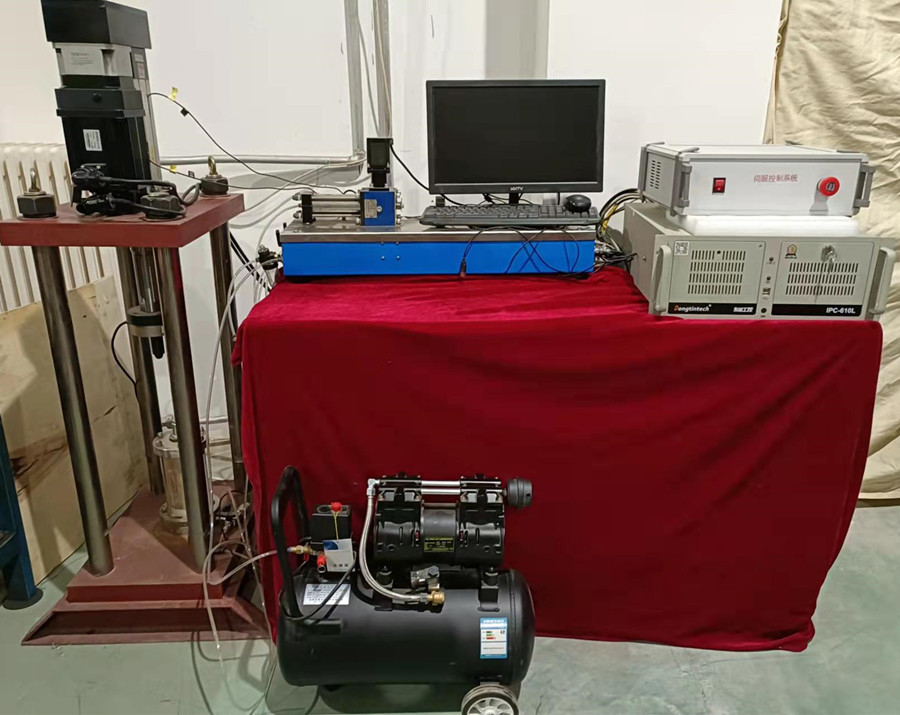

C003-a Probador dinámico triaxial de laboratorio de suelos



Hay dos métodos de carga: cargar y descargar

1Objetivo y ámbito de aplicación
El objetivo de este ensayo es determinar el módulo elástico del suelo saturado, las muestras de suelo o el proceso de cambio de tensión, deformación y presión del agua en los poros de las muestras mezcladas con cemento.grava o suelo bajo acción dinámica, para determinar su resistencia a la falla bajo acción dinámica (incluida la licuefacción),Indicadores de características dinámicas tales como módulo dinámico y relación de amortiguación cuando la deformación es superior a 10-4 (. Gran módulo elástico).
2. La composición del instrumento
El instrumento es un servo electromagnético de vibración de tres ejes. Su composición incluye el motor principal, el sistema de control de servo electrohidráulico, el sistema de control de presión, el control por ordenador,Sistema de adquisición de datos y software de procesamiento y otros componentes.
(1) Anfitrión: incluida la cámara de presión, el cilindro servoeléctrico.
(2) Sistema de servocontrol electromagnético: se utiliza para la vibración axial, la aplicación de tensión dinámica axial y el control del cilindro servoeléctrico.
(3) Sistema de control de presión: aplicar presión de confinamiento, contrapresión, incluida la tubería, fuente de aire, fuente de agua, etc.

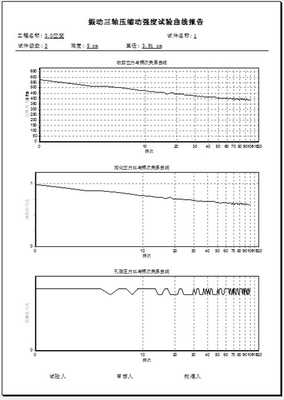

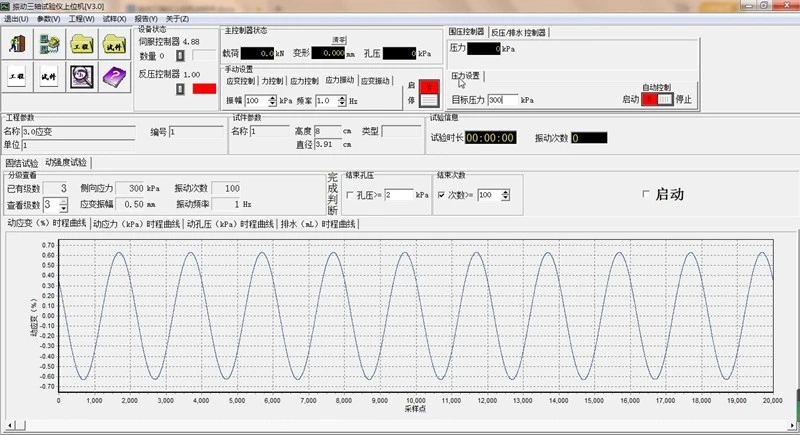

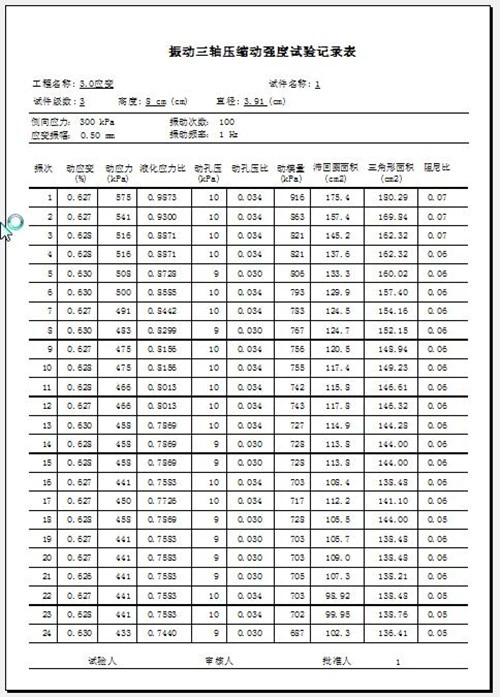

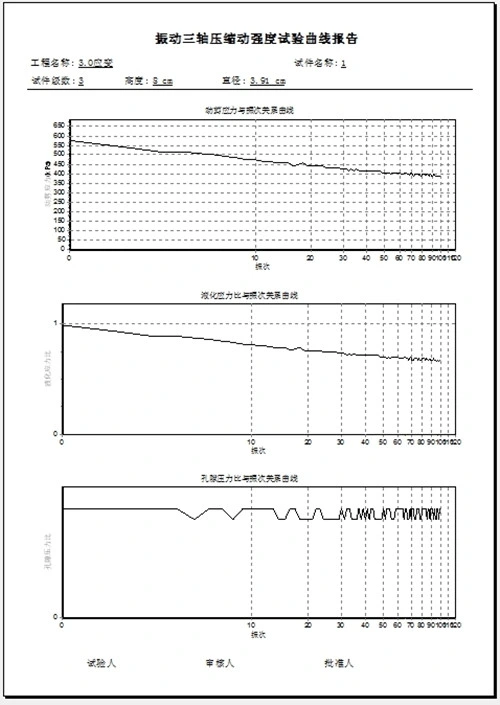

(4) Control por ordenador, sistema de adquisición de datos y software de procesamiento: el ordenador controla todo el proceso, recoge y registra todo el proceso del ensayo en tiempo real,y genera automáticamente hojas de registro de pruebas e informes de curvas después de que se complete el ensayo.
3- Parámetros técnicos:
(1) Huésped
Trazado del pistón del cilindro eléctrico: 100 mm
El cilindro eléctrico: potencia límite de 10KN (otras especificaciones opcionales: 5KN; 50KN; 100KN)
Sensor de presión: 0 ~ 10KN con una precisión de 0,05N
Deformación: 0-100mm Precisión: 0.001mm puede realizar cualquier punto de restablecimiento
Velocidad de carga del cilindro eléctrico: 0,001~50 mm/min, puede ajustarse arbitrariamente
Frecuencia de vibración del cilindro eléctrico: 0,1 ~ 5,0Hz, el control de tensión y deformación se puede ajustar arbitrariamente
Válvulas de carga:
Potencia: 5 kW
(2) Sistema de carga bajo presión de confinamiento
Rango de presión de confinamiento: 0 ~ 1000KPa (fuente de presión es aire, bomba de agua)
Medio de ensayo: líquido o gas
Control de presión: control por ordenador
modo de funcionamiento; funcionamiento por ordenador
Precisión de la pantalla: 1KPa
(3) Sistema de control de la contrapresión
Rango de carga de contrapresión: 0 ~ 1MPa 0,02KPa ajustable
Válvulas de carga:
(4) Sistema de control del cambio de volumen
Deslocamiento: Precisión 0,1 ml
Transmisor de presión porosa: 0~300KPa con una precisión de 0,5KPa
(5) Cámara de presión
Φ39.1mm, Φ61.8mm, Φ101mm se puede seleccionar arbitrariamente, y la configuración de fábrica de la cámara de presión Φ39.1mm.
(6) Sistema de control por servo
El sistema de control servo es una nueva generación de productos inteligentes de medición y control desarrollados sobre la base de la plataforma ISD.1 tarjeta de medición y control de especificación con un núcleo de control DSP de punto flotante de 32 bits incorporado y un sistema operativo en tiempo real integrado en DTE para lograr cualquier control de circuito cerrado multicanalLa frecuencia de medición y control de 10.000 veces por segundo puede satisfacer los requisitos de medición y control de alto nivel de la especificación de ensayo dinámico.
