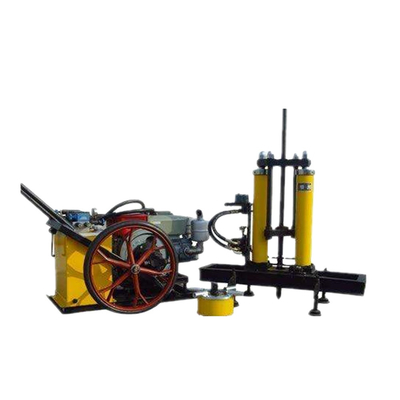

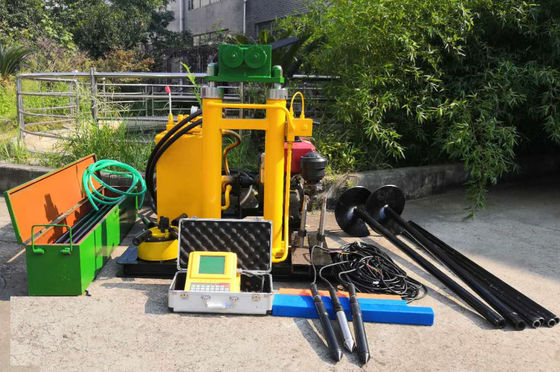

Penetrómetro de cono estático hidráulico tipo CPT portátil NDJT-10T de suministro de fábrica
Aplicación:
Se utiliza para la construcción, la conservación del agua, la electricidad, el transporte, la construcción de puertos y el diseño de herramientas de prueba de suelo in situ basadas en el suelo.
universidades e investigación científica.
Este instrumento de sondeo estático automático de cilindros es para la construcción, la conservación del agua, la electricidad, el transporte, la construcción de puertos
construcción y diseño de universidades e investigación científica herramienta de prueba in situ para el suelo de cimentación. La máquina a través de

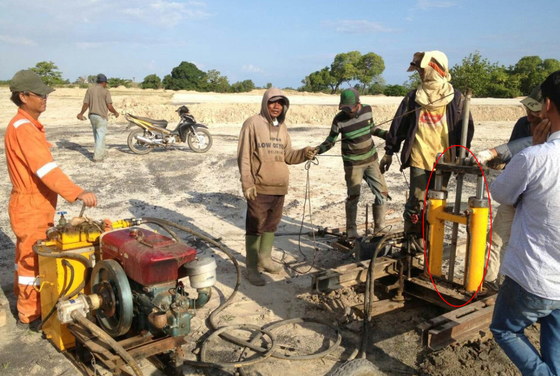

actuadores hidráulicos, sonda de medición eléctrica presionada uniformemente en el suelo, de modo que la capa de registro de la tierra bajo su resistencia a la penetración de la sonda por el instrumento. Para la prospección de ingeniería, líneas de exploración, montañas, campos en terrazas, pantanos tienen reconocimiento. Suelo adecuado suelo, arcilla vieja, loess, suelo arenoso, etc. para pruebas.
La máquina es pequeña, compacta, de alta potencia, transmisión estable y de fácil manejo.

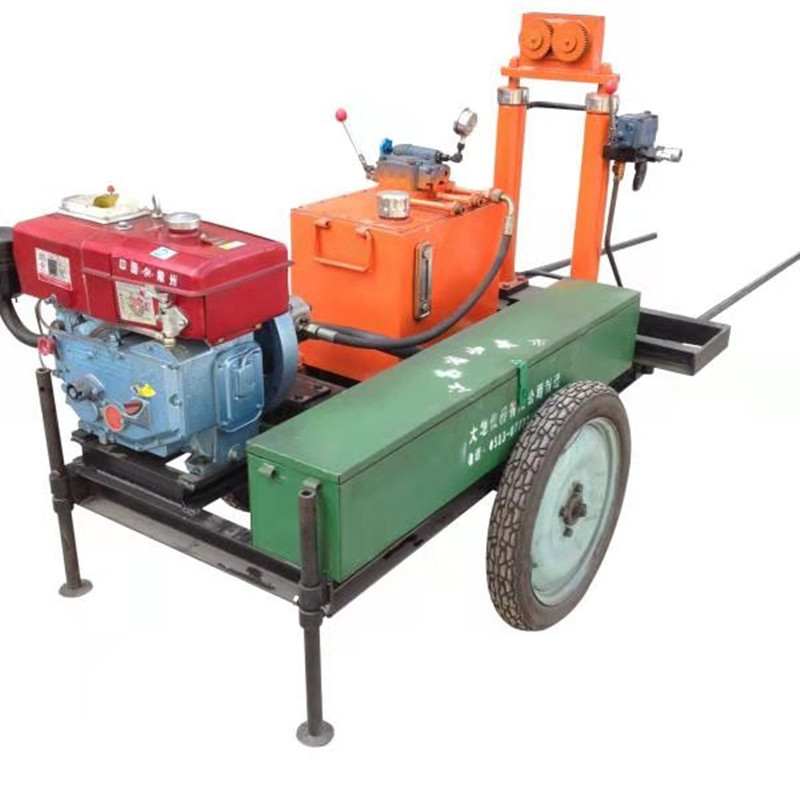

1. Estructura: a granel, tipo de arrastre de cadena, combinación de remolque, cuatro autopropulsados, autopropulsados sobre orugas.
2. Formas de trabajo: Penetrómetro automático intermitente o tracción.
3. Formas de palanca de enclavamiento: presión superior, varilla de tarjeta.

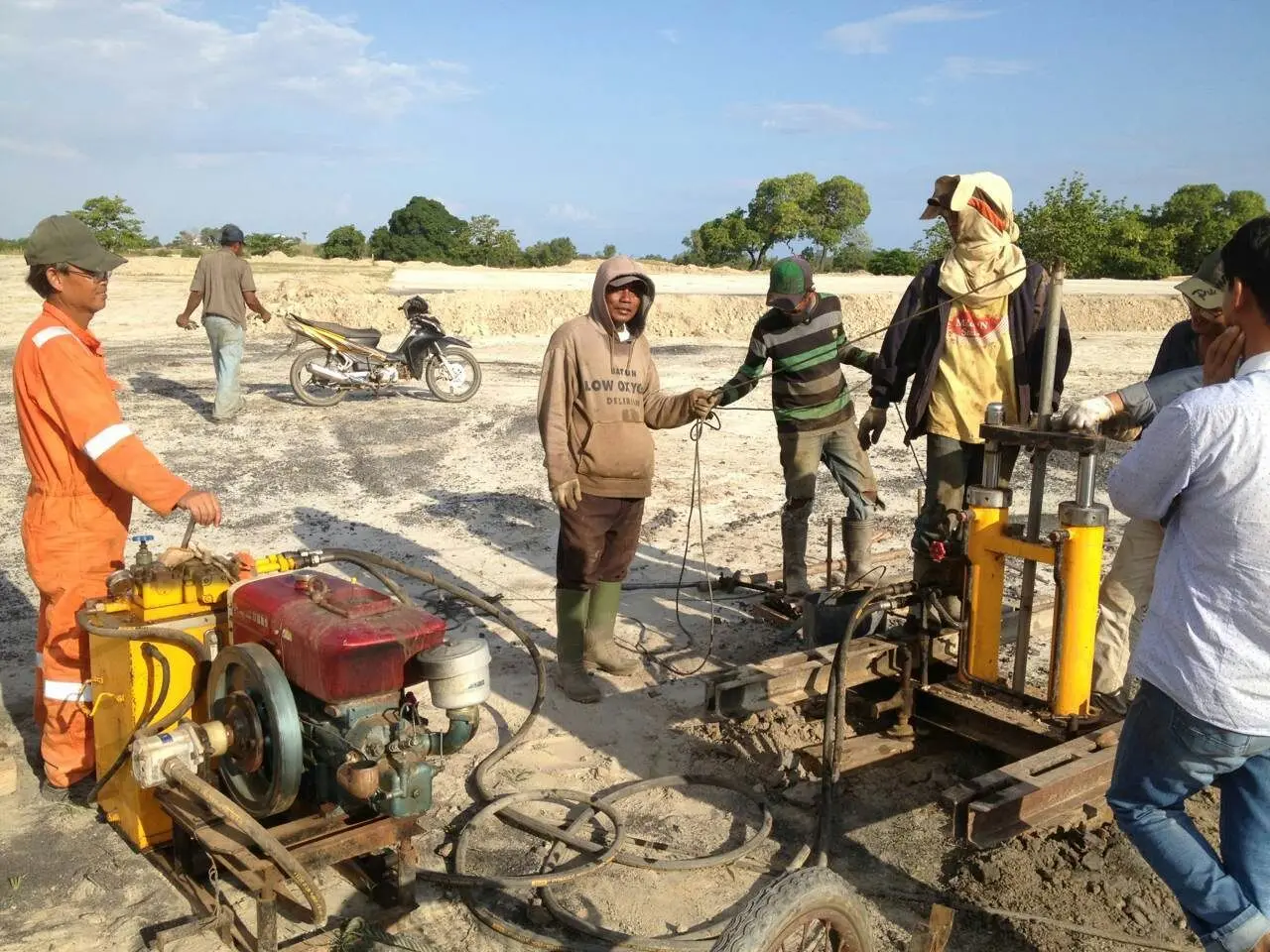

Máquina de sondeo estático, estudio geológico de ingeniería, prueba in situ de un dispositivo especial. La máquina consta de bombeo

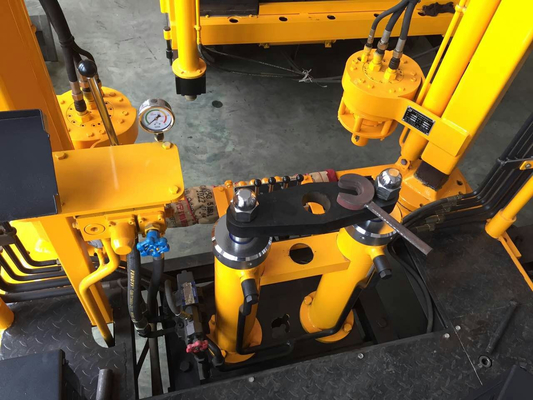

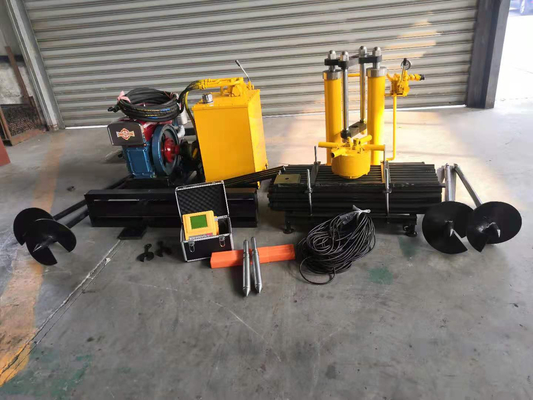

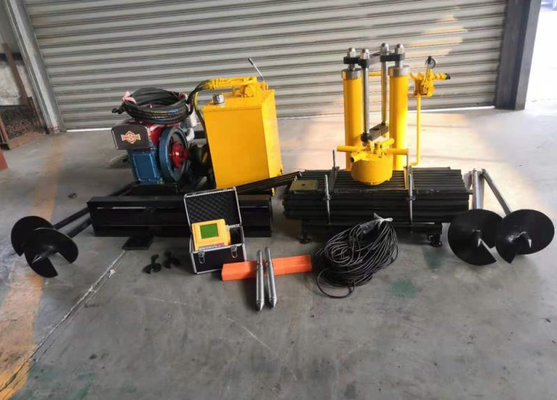

estaciones, penetración en la máquina, el cabrestante de anclaje siguiente e instituciones sólidas, sondas, sonda e instrumentos de registro y otros componentes. Transmisión hidráulica, componentes hidráulicos para la conexión de la placa. Tamaño pequeño, bajo
fugas externas, baja tasa de fallas, etc. La penetración adopta una estructura de doble cilindro, baja intensidad de trabajo. Y un
circuito diferencial, la carga aumenta y la efectividad diferencial del aceite puede mejorar en gran medida la tracción de carga ligera.
Mandril manualmente, utilizando abrazadera kava con sujeción confiable, características de funcionamiento flexibles. Potencia para el motor,
caja de distribución centralizada de control eléctrico montada en la estación de bombeo sobre la seguridad y confiabilidad general, con un
conmutación, indicador de encendido y sobrecarga, protección contra cortocircuitos y otras funciones, la máquina según las necesidades del usuario,
viene con energía diésel para sitios de construcción sin energía. La máquina se desintegra fuerte, monómero ligero y con
un carro especial para la manipulación en el sitio de construcción a corto plazo, transporte flexible, instalación en el sitio simple y conveniente.
Especificación:
1. Fuerza de penetración nominal (KN): 50
2. Fuerza de tracción (KN): 60
3. Velocidad de penetración (m/min): 1.2
4. Velocidad de elevación (m/min): 3-4
5. Coincidencia de potencia: motor diésel monocilíndrico 185
6. Diámetro de la sonda mm: 28
7. Conicidad de la sonda: 60
8. Área de la sonda: 10cm2
9. Longitud del anclaje al suelo: 1.2m
10. Diámetro de la pieza de anclaje: 180 mm
11. Forma de penetración: sujeción y prensado automáticos
12. Forma de elevación: sujeción y tracción automáticas

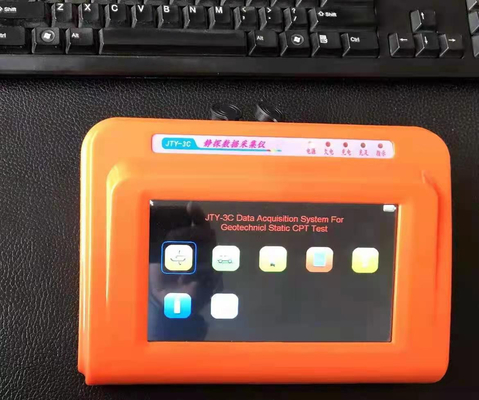

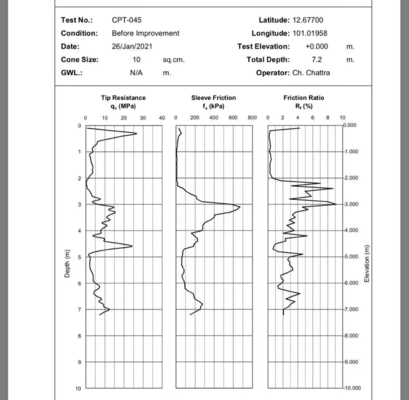

13. Método de recopilación de datos: recopilación por computadora de detección estática, almacenamiento automático de datos
14: Peso: 420 kg (juego completo)
