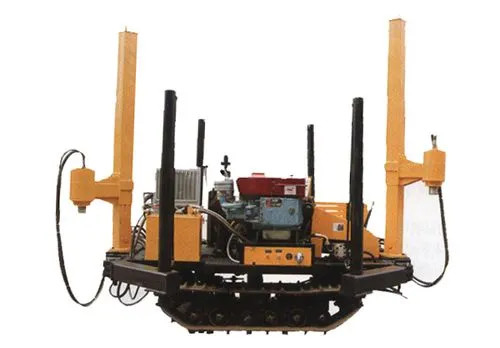

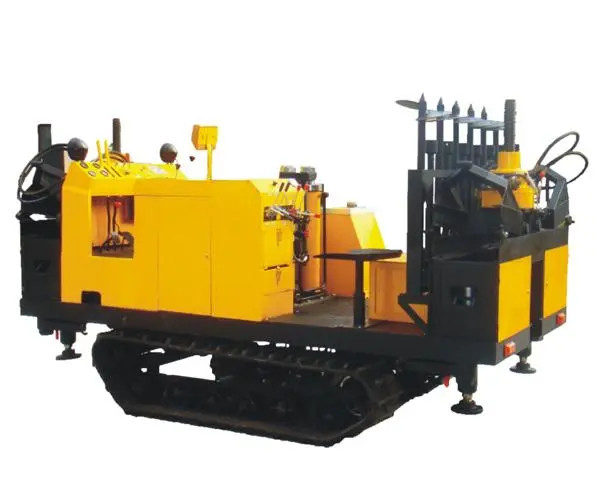

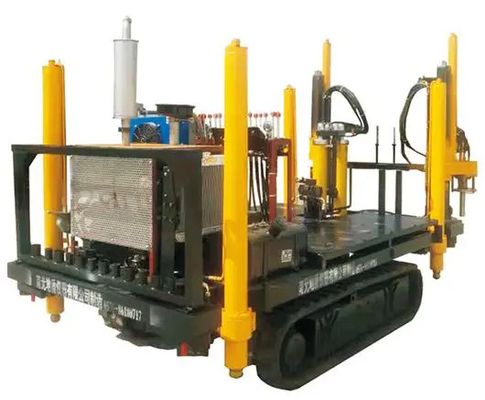

Vehículo de ensayo de penetración de cono CPT en suelo de tipo rastrero

Vehículo de prueba de penetración de cono CPT de suelo tipo oruga

Especificación:

1. El juego completo incluye tren de rodaje, sistema de anclaje, sistema de penetración y sistema de prueba
2. Transporte: tracción manual de cuatro ruedas
3. Tipo de tracción: tracción trasera
4. Radio de giro: no superior a 4 m
5. Fuerza motriz: motor diésel de arranque eléctrico
6. Potencia: no inferior a 22 CV, rotación: 2200-2600 RPM
7. Tipo de anclaje: anclaje automático tipo cremallera
8. Velocidad de penetración: 0,8-1,2 m/min; potencia de penetración nominal: 200 KN
9. Velocidad de extracción: 2,5 m/min; potencia de extracción: 220 KN
10. Medio de trabajo: aceite hidráulico 68#
11. Presión del aceite del sistema: 14 Mpa
12. Capacidad del depósito de aceite: 100 L
13. Tipo de penetración: tipo de bloques de fijación de presión y extracción
14. Velocidad de funcionamiento: 25-40 Km/h
15. Temperatura de trabajo: -10-40 °C

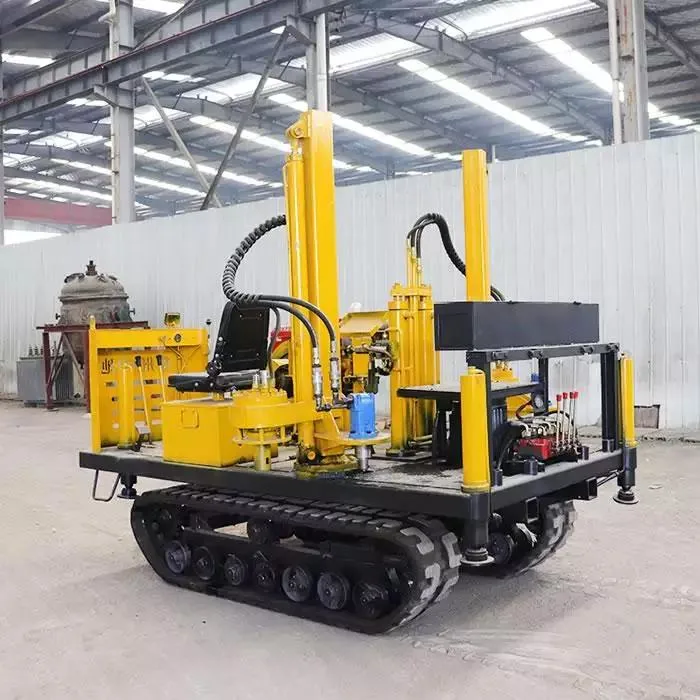

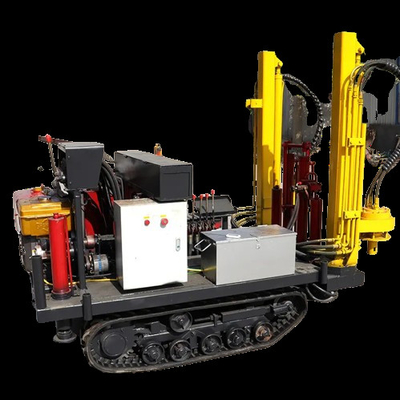

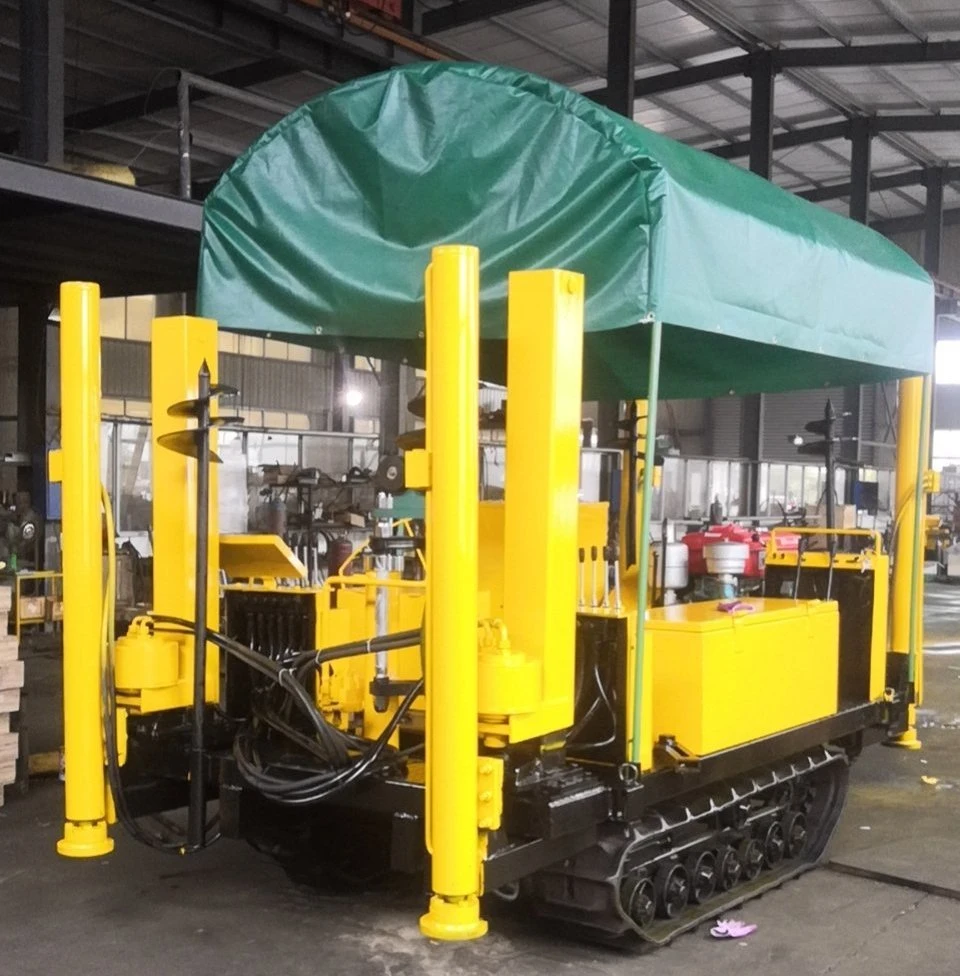

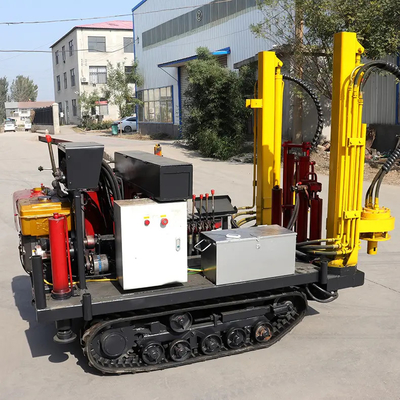

Vehículo CPT


Vehículo CPT

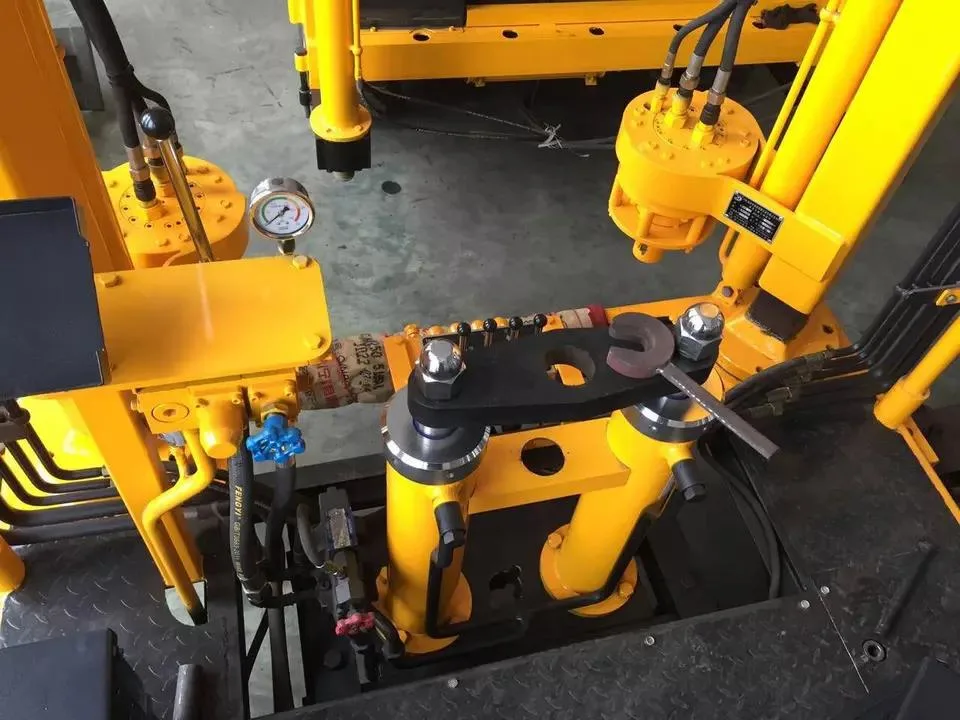

Sistema de transmisión hidráulica

Esta máquina utiliza un sistema de transmisión hidráulica para la penetración, el anclaje, la nivelación y el soporte de la carrocería, etc.
El aceite del sistema hidráulico es suministrado por una bomba de engranajes de gran caudal y alta presión, utiliza un sub-multi-chip avanzado
válvula combinada que se instala en el centro del cuerpo de la consola, cada pieza una válvula hidráulica controla una
cirucito. A la derecha de la válvula múltiple, se instala la válvula de alivio para controlar la presión del aceite.
El panel de operación tiene dos capas, la superior es el circuito de control principal, la inferior es el circuito de control de los puntales.
La palanca de control izquierda se utiliza para controlar los sistemas de penetración, la del medio es para controlar el sistema de anclaje, la derecha es para
controlar los puntales hidráulicos. La parte inferior múltiple de cuatro puntales es para controlar el cilindro de aceite, la válvula de estrangulamiento unidireccional está instalada
para controlar la velocidad de elevación de los puntales hidráulicos.

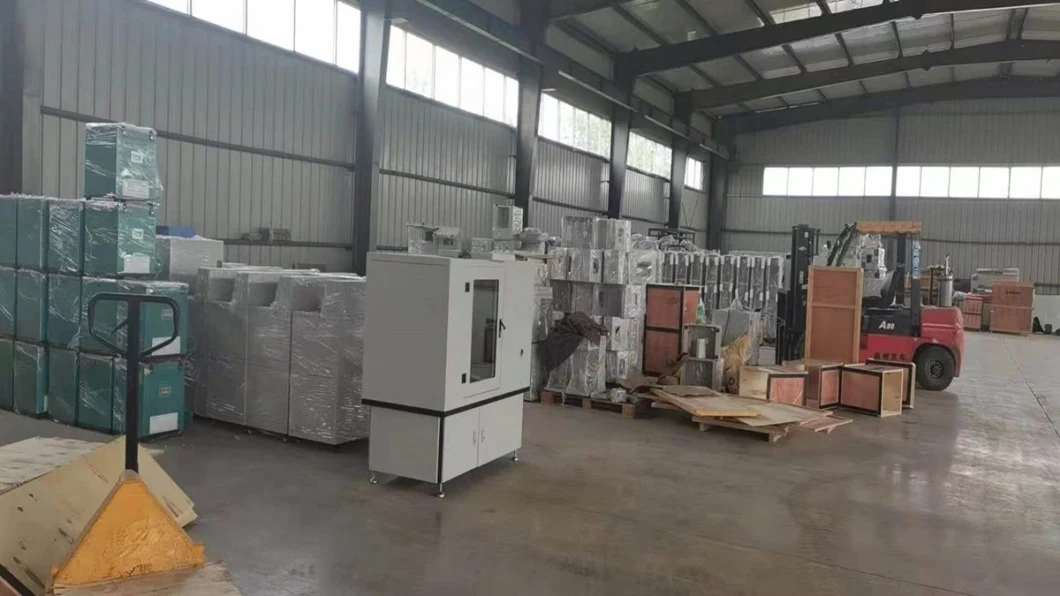

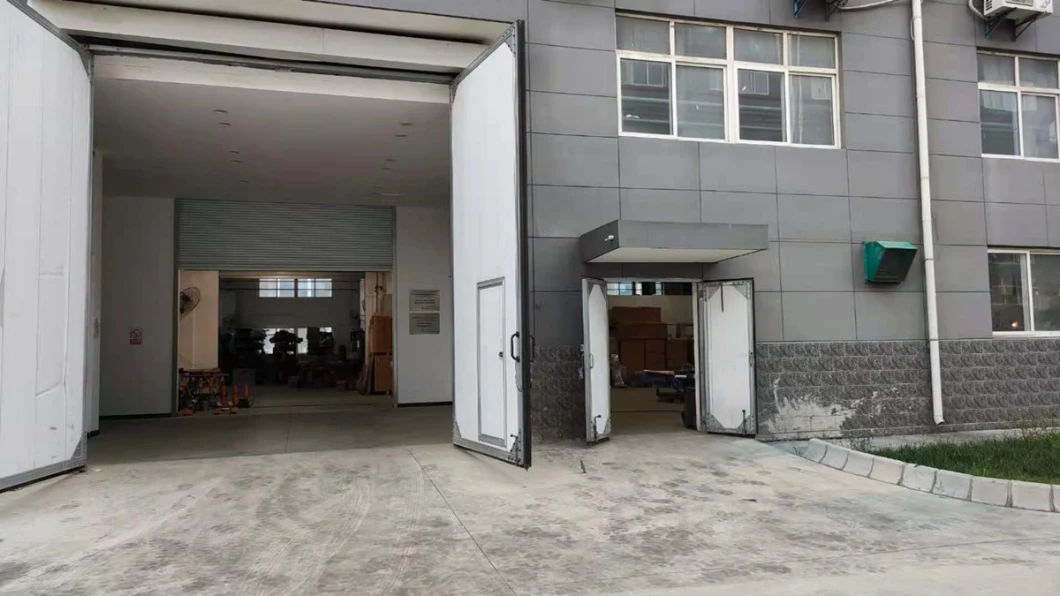

Xi 'an Zealchon electronic technology co., LTD, ubicada en la zona de desarrollo de la industria de nuevas tecnologías en Xi'an, una ciudad antigua de China. Cubre un área de 7500 metros cuadrados de área de construcción. Zealchen se especializa en dos aspectos: uno es la investigación de ingeniería civil y aparatos experimentales; otro es la investigación y el desarrollo de láseres semiconductores. Por un lado, actualmente basado en la investigación de instrumentos experimentales civiles, el equipo de investigación está fundado por el personal que proviene de la Universidad Chang 'an, la Universidad Politécnica Xi 'an, la Universidad de Petróleo Xi 'an, que tiene la tecnología superior en esta experiencia. Además, su investigación y desarrollo ha logrado una serie de estándares nacionales e internacionales líderes, tecnología de primera clase de asfalto y mezcla de asfalto, carretera, plataforma de puente, geotécnica, instrumentos de prueba estructurales, incluso más, algunos de los productos llenan el vacío de equipos similares en el país y en el extranjero, ganaron premios nacionales, ministeriales y provinciales. La fabricación in situ nos permite personalizar nuestros productos de forma rápida y eficiente para satisfacer las solicitudes especializadas de los clientes. Nuestro equipo de soporte técnico, marketing y desarrollo web también tienen su sede en China y se dedican a proporcionar un soporte y servicios integrales al cliente.
