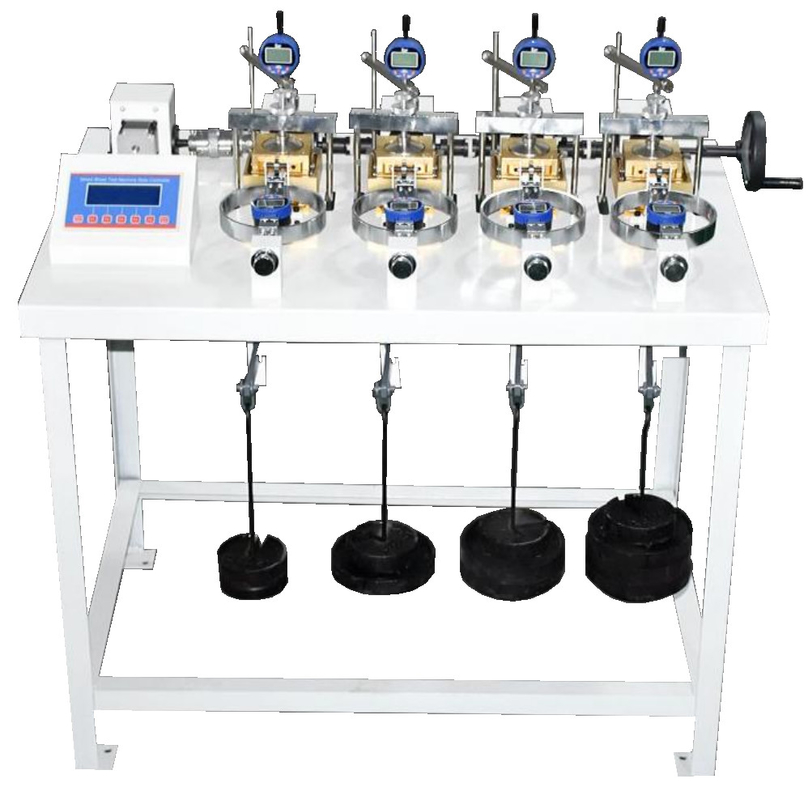

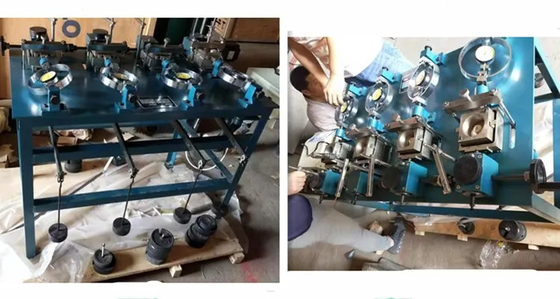

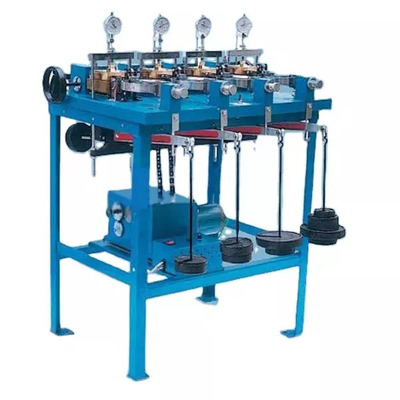

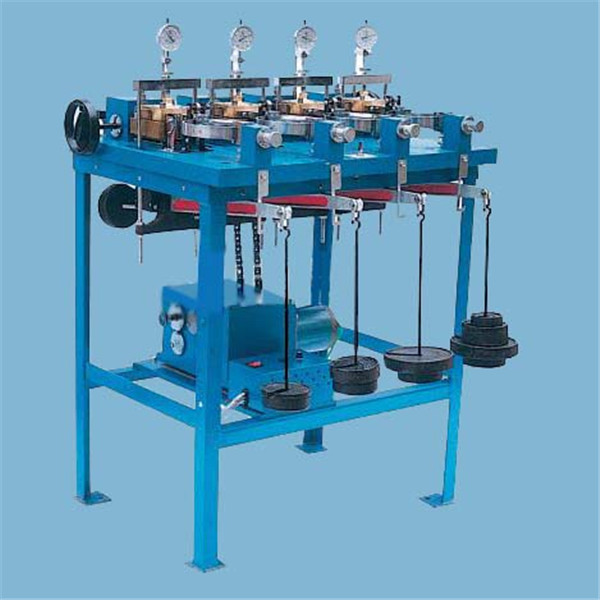

C010 Aparato de cizallamiento controlado por deformación Instrumento de cizallamiento directo controlado ensayo de tensión de cizallamiento del suelo
Se utiliza para determinar la resistencia de cizallamiento del suelo, que contiene la transmisión eléctrica y la función manual.La destrucción de la tensión de cizallamiento se obtieneDe acuerdo con la ley de Coulomb, podemos determinar la resistencia al corte y los parámetros de deformación del suelo, el ángulo de fricción interna y la fuerza de cohesión.
Características del instrumento

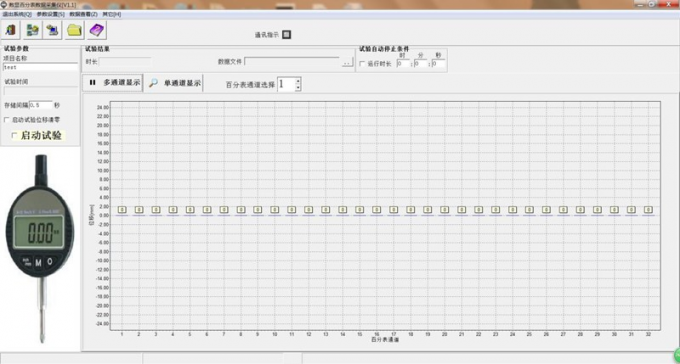

1El sistema especial de procesamiento y recogida de datos de ensayo geotécnico recopila, registra y almacena automáticamente los datos del desplazamiento vertical y el valor de fuerza del instrumento durante el proceso de ensayo.
2El proceso de prueba ahorra mano de obra y tiempo y mejora la eficiencia de la prueba.
3La relación de apalancamiento se amplía, lo que reduce el peso del peso y la intensidad de trabajo.
4- Estructura compacta, rendimiento fiable y estable, fácil de usar.
5. El instrumento ha añadido la función de límite hacia atrás de la caja de corte, que hace que la caja de corte se detenga automáticamente después de que se mueva de nuevo a la posición especificada,que mejora la función de protección.
6La pantalla LCD muestra la velocidad de corte y la deformación de corte.
7Tiene la función de cortar a mano, lo que no puede afectar al ensayo en caso de fallo de energía.
3Parámetros técnicos principales
1Área de la muestra de suelo: 30 cm2 (diámetro 6,18 cm, altura 2 cm)
2El ratio de apalancamiento: 1:20
3Clasificación de la carga vertical: 50, 100, 200, 300, 400 kPa
4Indicador de marcado digital: 0-10 mm
5Carga de cizallamiento horizontal máxima: 1,2KN
6- velocidad de corte: 2,4 mm/min, 1,2 mm/min, 0,8 mm/min, 0,4 mm/min, inferior a 0,02 mm/min; 5 velocidades también se pueden ajustar arbitrariamente.
7. Cada rotación de la rueda de mano: 0,2 mm
8Fuente de alimentación: 220V±10%, frecuencia: 50HZ±2HZ; potencia: 350w
9Entorno de trabajo: la temperatura es de 20 ± 5 °C, la humedad relativa es del 80% de la HRC y el ambiente está libre de fuerte magnetismo y vibración.
10Dimensiones del aparato: longitud 845*ancho 430*altura 1118mm
