Probador del coeficiente de presión lateral estática C157 para pruebas de laboratorio de suelos
El coeficiente de presión lateral estática es la relación entre la tensión efectiva lateral y la tensión efectiva axial del suelo en condiciones de ausencia de deformación lateral.
Utilice un piezómetro para realizar una prueba drenada o no drenada para medir la tensión efectiva lateral y la tensión efectiva axial, y calcular el coeficiente de presión lateral estática del suelo, que es adecuado para suelos de arcilla saturada y suelos arenosos. Características del instrumento: Se puede lograr una carga constante y gradual mediante presión de aire y presión de agua. Un software especial puede recopilar y monitorear automáticamente el desplazamiento y la presión en tiempo real. Con varios dispositivos de contenedor, una máquina puede realizar múltiples pruebas.
Los componentes principales del instrumento:

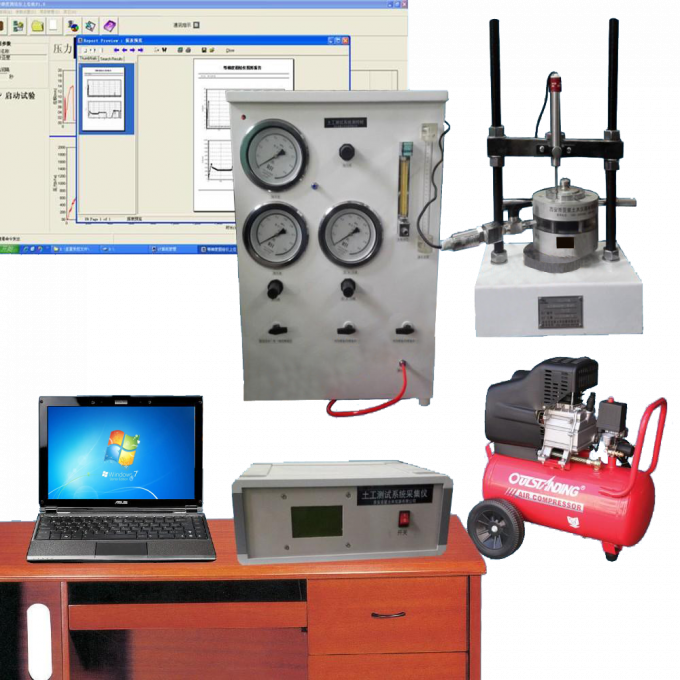

El instrumento se compone principalmente de una bomba de aire, un gabinete de medición y control, un marco de reacción de presión de aire, un sensor de desplazamiento, un sensor de presión lateral y un sistema de adquisición de software informático, que puede mostrar y almacenar gráficos de datos de presión de poros, deformación, rebote, presión de poros y deformación, presión de poros y tiempo. El gráfico de deformación de datos, el gráfico de datos de deformación y tiempo, el gráfico de rebote de carga y descarga, el valor máximo, el valor mínimo y el valor promedio de los datos correspondientes al tiempo. Dispositivo de prueba de soporte: Instrumento de consolidación K0. Sistema de adquisición de software informático: adquisición y monitoreo en tiempo real de los cambios de desplazamiento y presión lateral.
Parámetros técnicos:
1. Carga axial: 0 ~ 10kN; carga constante según la superficie de la muestra 2. Tamaño de la muestra del instrumento de consolidación KO: Φ61.8mm×40mm 3. Bloque de muestra de calibración: diámetro interior 61.8 mm, altura 100 mm 3. Manómetro axial: 0~1MPa; resolución: 0.005MPa 4. Manómetro de contrapresión: 0～1MPa; resolución: 0.005MPa 5. Contrapresión: 0～500kPa ±0.01kPa 6. Transmisor de presión lateral: 0～1MPa ±0.01MPa 7. Desplazamiento axial: 0~20mm ±0.01mm 8. Configuración estándar: una muestra, una presión lateral, una deformación 9. Opcionalmente, haga tres muestras, tres presiones laterales y tres deformaciones al mismo tiempo
