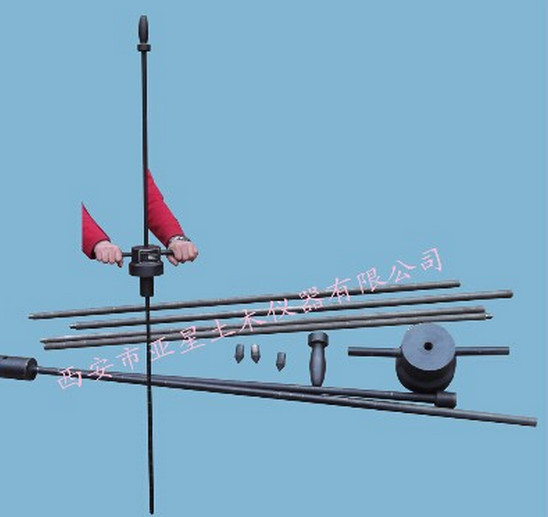

B046 Penetrómetro de cono dinámico DCP de subgrado vial

Penetrómetro de cono dinámico DCP de subgrado de carretera

Los penetrómetros dinámicos de cono (DCP) proporcionan determinaciones rápidas de campo de las resistencias de cizallamiento del suelo a profundidades de hasta 6 pies (1,8 m), con extensiones opcionales.Este equipo de campo preciso y portátil mide las propiedades del suelo que pueden relacionarse con los valores de laboratorio de CBR o Resilient ModulusEl diseño original del Cuerpo de Ingenieros del Ejército de los Estados Unidos cumple con los requisitos de ASTM. El DCP cierra la brecha entre el diseño de pavimento de laboratorio y la garantía de calidad de la construcción.

La resistencia a la penetración del martillo deslizante se mide en golpes por milímetro..Los puntos impulsados están disponibles como acero endurecido de uso múltiple o conos desechables de un solo uso.Ambos conos tienen un diámetro máximo de 0Las varillas se ensamblan fácilmente con accesorios de alfiler de conexión rápida y se pueden conducir a una profundidad de aproximadamente 28 1⁄4 pulgadas (71,8 cm).Las barras de extensión opcionales con conexiones roscadas se pueden comprar por separado para ensayos a mayores profundidades.

Penetrómetro de cono dinámicoEl kit mide la resistencia al corte en suelos con valores de CBR de 10 a 100.El martillo de acero estructural es estándar.También se incluye un punto endurecido SFA-22, manual y CD, y aceite 3-en-1.El Manual proporciona tablas de búsqueda para correlacionar los recuentos de golpes con los valores de CBR y peso unitarioEl SF-10 no viene con una maleta de transporte de campo, sino con conos desechables, adaptadores y puntos endurecidos adicionales.

Consiste en:

• Cone plano de 50 mm de base y ángulo de cono de 60 grados.
• Adaptador cónico con cono y hilos estándar para el acoplamiento de varillas "A".
• Cone roscado para el acoplamiento de barra "A" con ángulos de cono de 60 grados, diámetro de base de 50 mm.

• Parámetros técnicos



  Peso del martillo: 8 kg

  Probe: longitud de la sonda 1m, con escala. según las necesidades del cliente puede estar equipado con múltiples sondas. conexión roscada

  Alturas: 50 cm.

  Ángulo del cono de punta opcional: 90 ° 60 ° 30 °

  Diámetro de la varilla cónica: φ20 mm

•
•
•



  Servicio:







  1- Garantizar 1 año de sustitución y devolución.





  2, Visitas y estudios en las fábricas, formación técnica





  3Apoyo técnico las 24 horas por correo electrónico o teléfono





  4, Proporcionar directrices de diseño del programa de construcción de laboratorios





  5, Proporcionar diseño de productos y servicio OEM
